Камери КСО-309 (393,399)

Камери КСО 309

Камери збірні односторонній обслуговування КСО 309 з повітряною ізоляцією в металевій оболонці зі стаціонарно встановленими комутаційними апаратами на номінальну напругу 6, 10 кВ призначені для роботи в розподільних пристроях мереж трифазного змінного струму промислової частоти 50 Гц з ізольованою або глукозаземленою нейтраллю як під час нового будівництва, так і під час реконструкції. Камери є повнофункціональним модернізованим аналогом камер КСО-366, що випускаються промисловістю.

Призначення

Встановлюються в закритих приміщеннях трансформаторних підстанцій, у машинних залах та інших місцях, недоступних для некваліфікованого персоналу та є електроустановками однобічного обслуговування.

Конструкція

1. Каркаси камер можуть виготовлятися як на базі зварних пофарбованих металоконструкцій, так і на базі високотехнологічних клепаних гнутих оцинкованих металоконструкцій.

2. Усередині камери розміщена апаратура головних ланцюгів. Ручки приводів і апаратів керування розташовані з фасадного боку камери КСО 309.

3. Доступ у камеру забезпечують дверцята.

4. На камері є оглядові вікна для огляду внутрішньої частини камери.

5. Каналом для магістральних шин оперативних ланцюгів живлення, ланцюгів керування, сигналізації слугує короб, розташований у верхній частині камер КСО 309.

6. Щоб уникнути помилкових операцій під час обслуговування та ремонту в камерах передбачені такі блокування, що не допускають увімкнення:

— заземлювальних ножів у разі увімкнених робочих ножів роз'єднувачів;

– роз'єднувачів у разі увімкнених заземлювальних ножів;

     Номінальні значення параметрів електричних апаратів і широка сітка схем дають змогу виконати широкий спектр завдань відповідно до вимог замовника.

     Камери КСО-309 (КСО 309-17-В) комплектуються вимикачами навантаження, вакуумними вимикачами, роз'єднувачами, заземлювальними пристроями, запобіжниками, вимірювальними трансформаторами струму та напруги та іншими електротехнічними апаратами високої напруги відповідно до технічними вимогами.

     Відповідно до технічних вимог до комплекту постачання можуть входити торцеві панелі та шинні мости.

     У разі дворядного встановлення камери КСО 309 комплектується шинним мостом із роз'єднувачем (ШМР) або без них (ШМ). Шинний міст встановлюється тільки на крайні камери КСО 309. Відстань між фасадами:

1. 2000 мм (ШМ-1, ШМР-1);
2. 2500 мм (ШМ-2, ШМР-2);
3. 3000 мм (ШМ-3, ШМР-3);
4. 3500 мм (ШМ-4, ШМР-4).

Технічні характеристики

      ЧП «Енергоспецсервіс» гарантує надійну роботу КСО 309 за умови дотримання заводської інструкції, інструкцій на комплектуючі та активні інструкції з експлуатації електроустановок упродовж гарантійного. Продаж КСО 309 супроводжується всіма необхідними документами, паспортами, інструкціями, сертифікатами.

      ПП «Енергоспецсервіс» гарантує відповідність КСО 309 ДСТУ 3335-96 (ГОСТ 12.2.007.4-96, ГОСТ 12.2.007-75 і ГОСТ 1516.3-96) і ТУ У 31.2-33221141-002:2009 у разі дотримання споживачем умов транспортування, зберігання, монтажу та експлуатації.

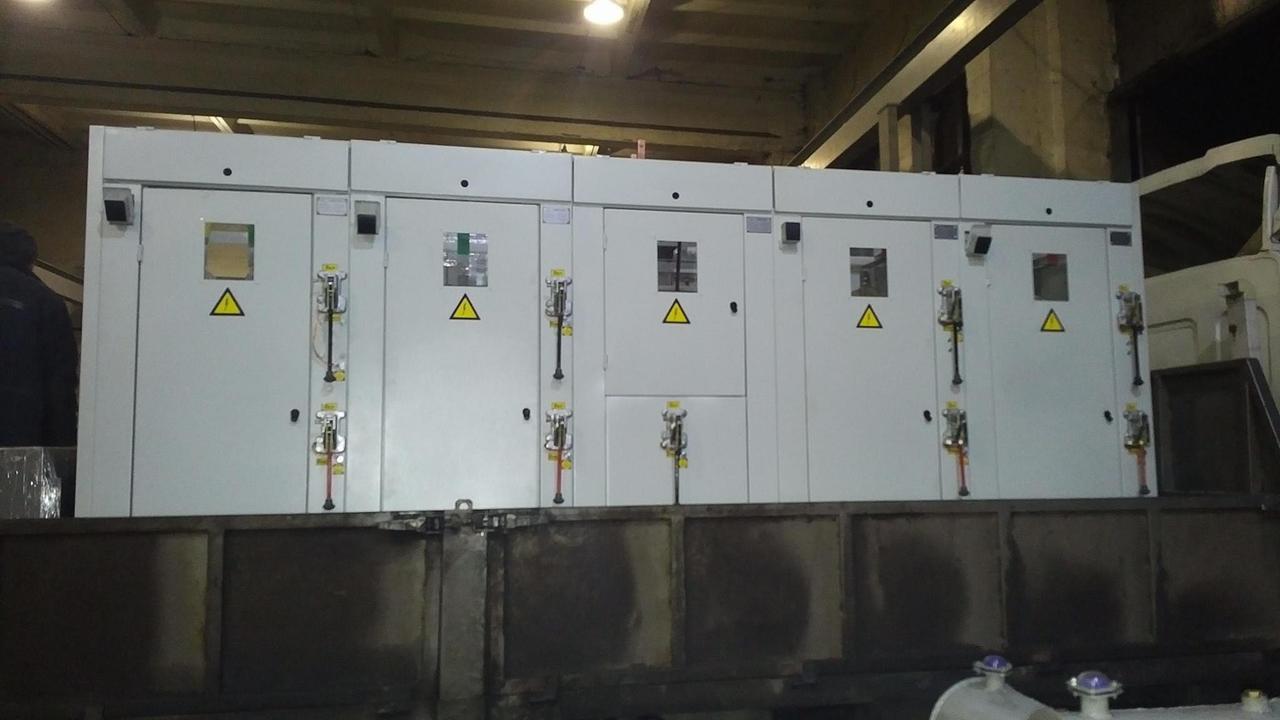

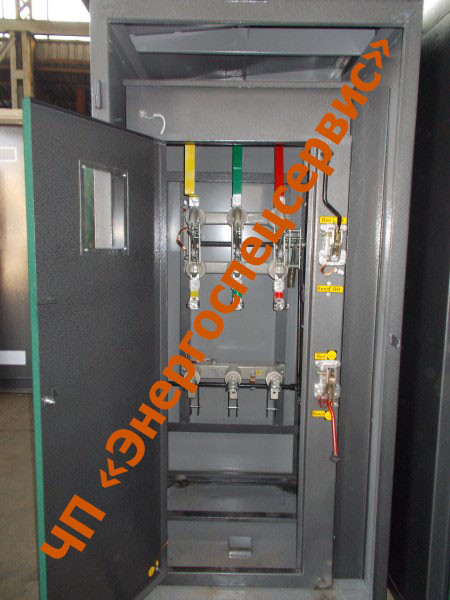

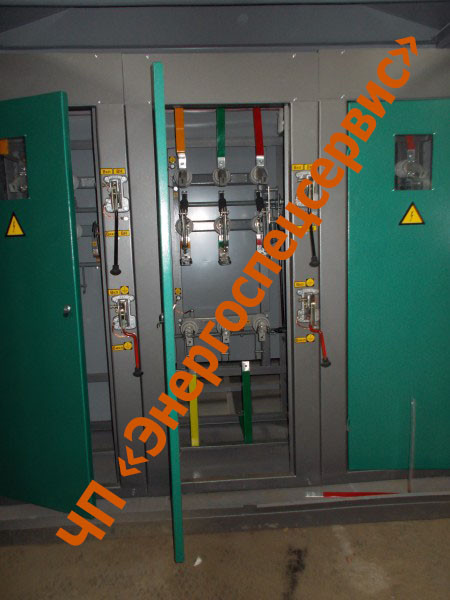

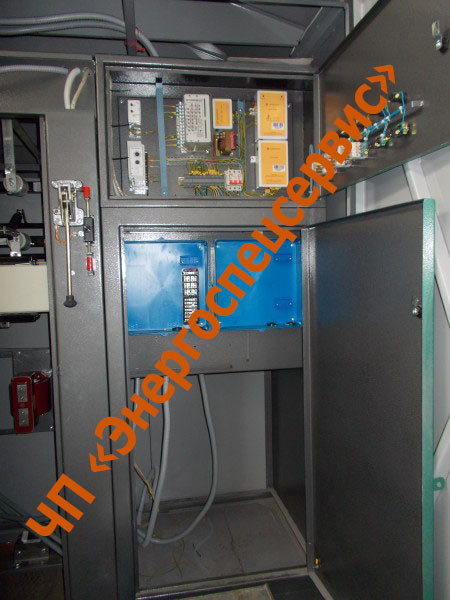

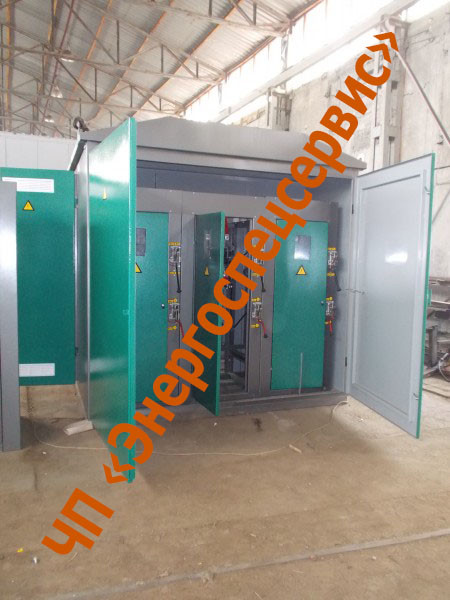

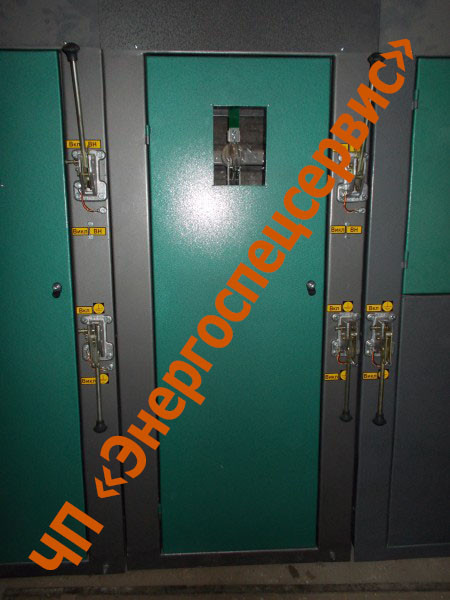

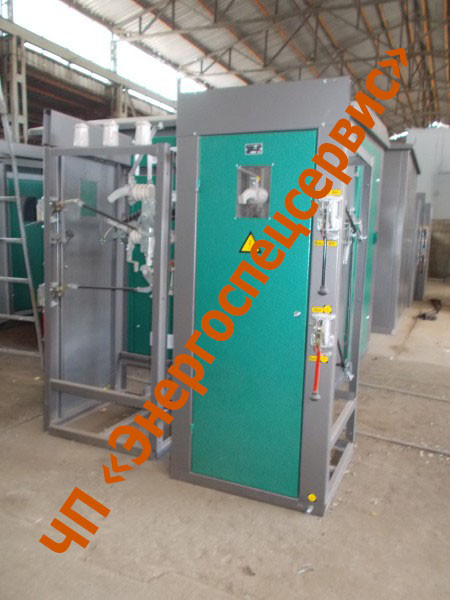

Фотографії КСО 309, що виробляються підприємством ЧП "Енергоспецсервіс"
