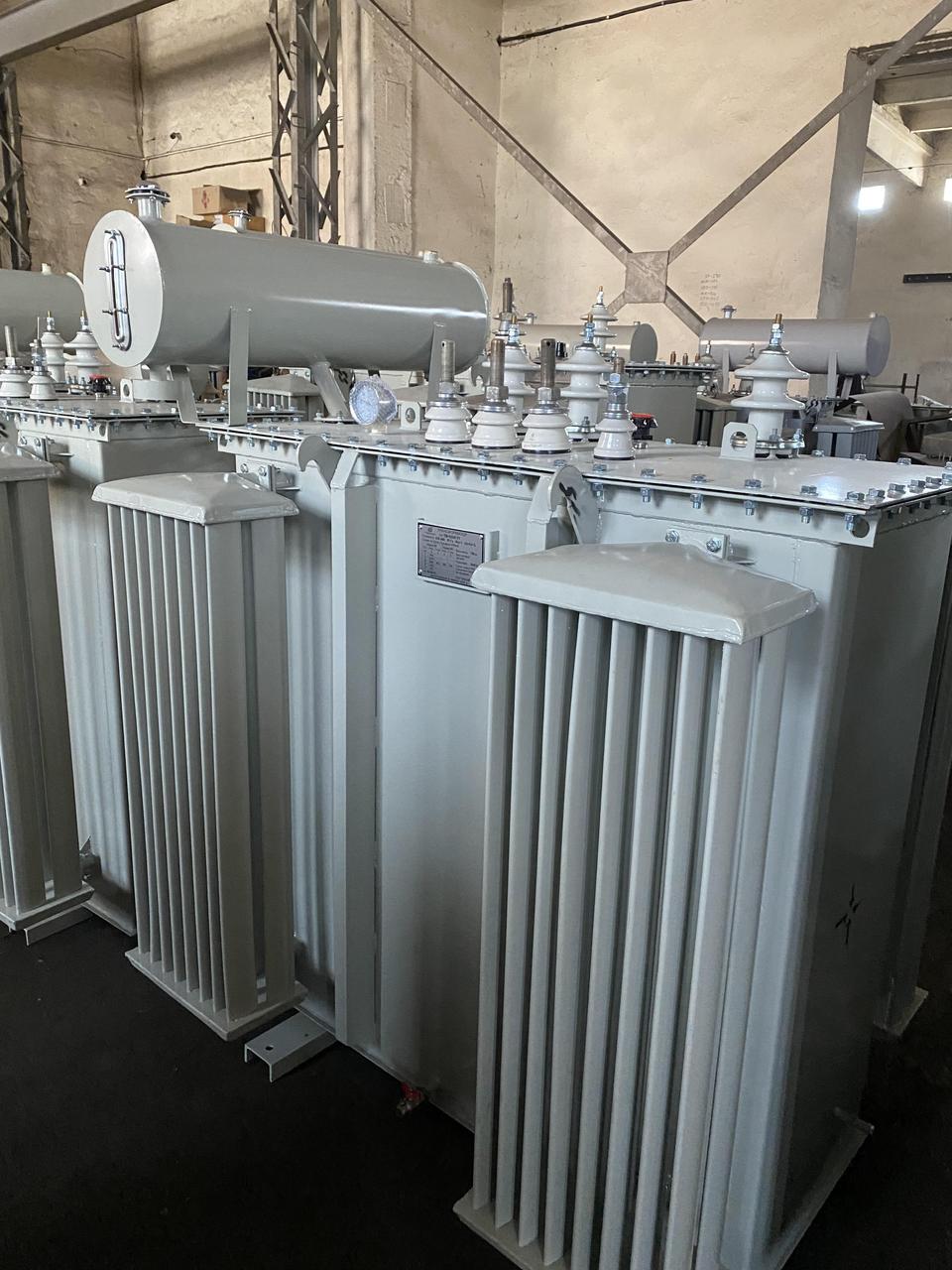

Трасформатор ТМ 630 кВА

Силовий трансформатор ТМ 630/10 (6)/0,4 кВА

      ТМ 630/10(6)/0,4 кВА — силовий оливний трансформатор трифазний знижувальний загального призначення потужністю 630 кВА. ТМ-630 кВА використовується для потреб народного господарства для зовнішнього та внутрішнього встановлення.

Технічні характеристики ТМ 630 кВА.

       Номінальна напруга первинної обмотки силового трансформатора ТМ 630 кВА може становити 6 кВ, 10 кВ і вторинного обмотування 0,4 кВ, 6 кВ. Група з'єднань і схема трансформатора ТМ 630/10 (6)/0,4 кВА: У/Ун-0, Напруга регулюється без збудження. Силовий трансформатор ТМ 630 кВА обладнаний високовольтним перемикачем, який приєднується до обмотки високої напруги. Він дає змогу регулювати напругу ступенев за вимкненого від електричної мережі трансформатора з діапазоном +/- 2х2,5%.

     Маса трансформатора ТМ 630/10 (6)/0,4 кВА становить 2400 кг, маса олії ТМ 630 кВА – 758 кг. Загуби холостого ходу трансформатора ТМ 630 кВА — 110 Вт. Загуби короткого замикання ТМ 630 кВА 600 Вт. Напруга короткого замикання 4,5%.

      Бак трансформатора ТМ 630 кВА прямокутної форми. У трансформаторі потужністю 630 кВА для збільшення поверхні охолодження можуть застосовуватися радіатори. Для підіймання силового трансформатора ТМ 630 кВА в складі під верхньою рамкою бака розташовані гаки. Для заливання олії є кран на кришці бака або на оливорозширювачі, для спуску оливи внизу бака є корок, а також внизу розташований кран для взяття проби та болт заземлення.

     Активна частина трансформатора ТМ 630 кВА складається з магнітопроводу, який виготовляється з холоднокатаної високоякісної електротехнічної сталі, обмоток і високовольтного перемикача. Обмотки силового оливного трансформатора ТМ 630/10 (6)/0,4 кВА алюмінієві або мідні (ціна трансформатора ТМ 630 кВА з мідною обвиткою, зазвичай вище). На трансформатор ТМ 630 кВА встановлюються прохідні порцелянові ізолятори. Вводи низьких і найвищої напруги зовнішнього встановлення, знімні. За струму понад 1000 А у верхній частині струмовідного стрижня прикріплений контактний затискач із лопаткою, яка забезпечує під'єднання плоских шин. На кришці ТМ 630 кВА розташовані введення ВН і НН. Наявність оливи за всіх режимів роботи трансформатора ТМ 630 кВА та коливань температури довкілля забезпечує оливорозширювач. Волога, що надходить у оливний силовий трансформатор ТМ 630 кВА поглинає силікагель, яким заповнений повітроогасник, що захищає олію від зовнішнього повітря.

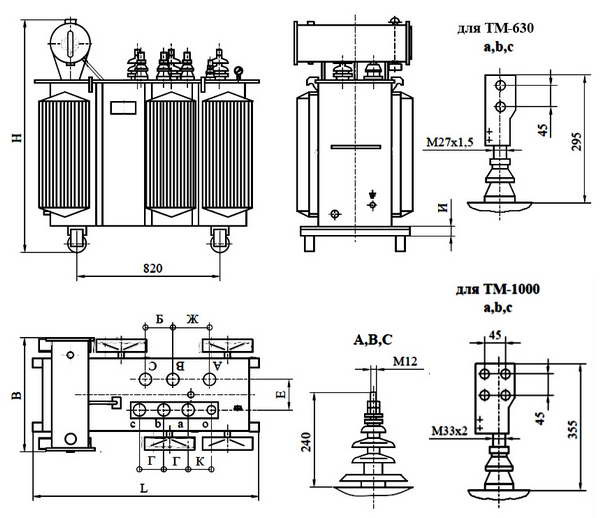

Габаритні розміри силового оливного трансформатора ТМ 630 кВА
