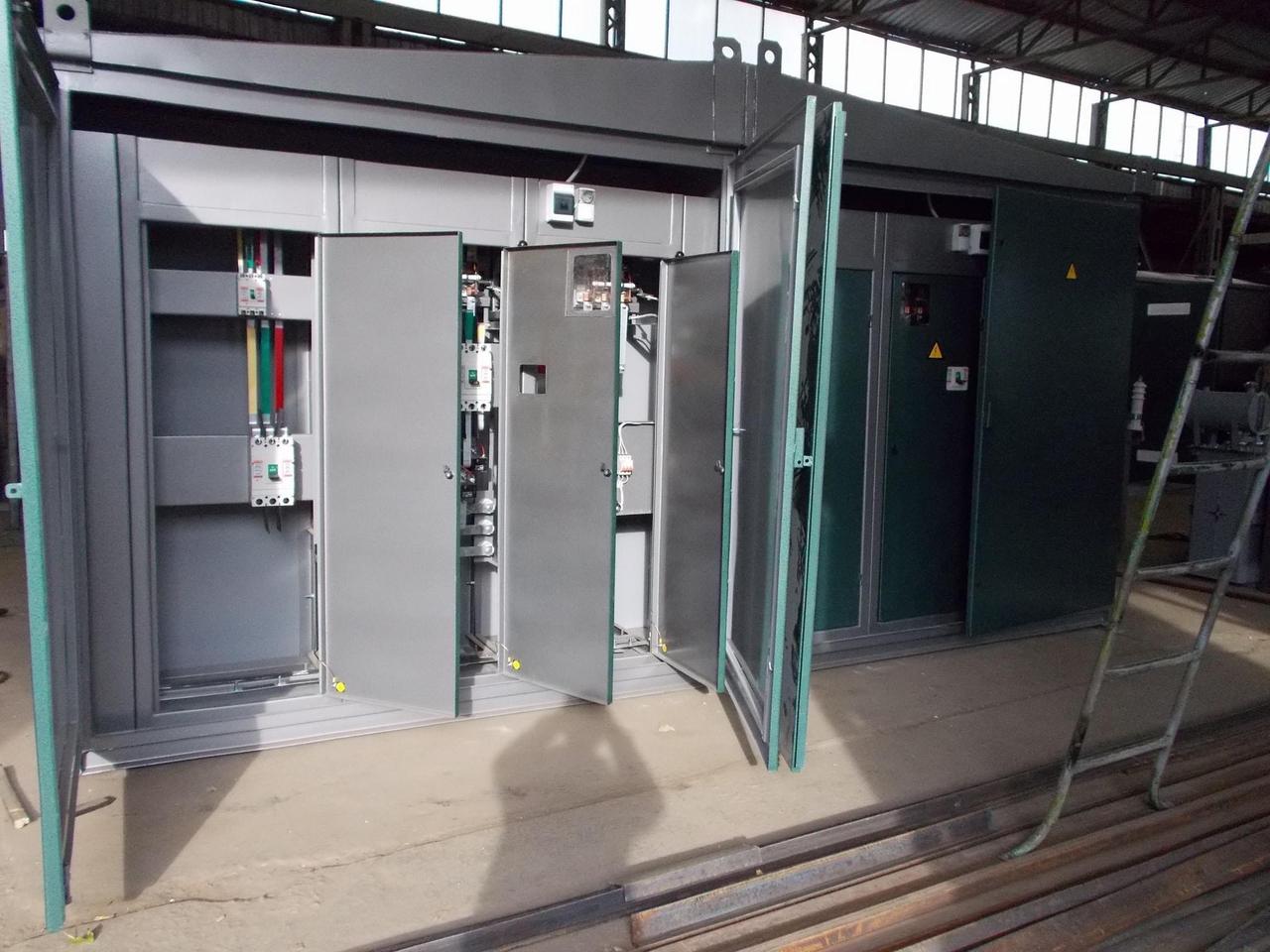

Комплектна трансформаторна підстанція міських мереж КТПГС 1000 кВА

Комплектна трансформаторна підстанція типу міських мереж зовнішньої установки потужністю КТПГС 1000 кВА, з кабельним або повітряним введенням на стороні вищої напруги (далі – ВН), з кабельним або повітряним виведенням на стороні низької напруги (далі - ПН), призначена для прийому електроенергії змінного трифазного струму промислової частоти 50 Гц напругою 10(6) кВ, перетворення в напругу 0,4 кВ та його розподілу.

2КТПГС 1000 кВА – комплектна трансформаторна підстанція з двома силовими трансформаторами. Може бути виконана в єдиному корпусі, двох або трьох корпусах сполученими шинними мостами.

Трансформаторна підстанція КТПГС 1000 кВА має такі складові частини:

- металевий каркас (кіоск) складається з трьох відсіків: ВН, НН і відсік силового трансформатора;

- пристрій з боку високої напруги УВН (на введенні ВН передбачена можливість для установки розрядників 6-10 кВ типа РВО або ОПН (комплектуються за замовленням);

- силовий трансформатор ТМ 1000 кВА (масляний або сухий) відповідає ГОСТ 11677-85, а також ТУ на конкретні типи трансформаторів;

- розподільний пристрій з боку низької напруги РУНН (автоматичні вимикачі вітчизняного або зарубіжного виробництва, за бажанням замовника).

Конструкція КТПГС 1000 кВА дозволяє транспортувати її разом з трансформатором і передбачає вільну заміну одного трансформатора на іншій (несучі швелери виконані на рівні порогу дверей).

На вимогу замовника трансформаторна підстанція міських мереж КТПГС 1000 кВА може поставлятися з шафою вуличного освітлення.

КТПГС 1000 кВА є виробом з високою заводською готовністю і замінюють підстанції, що збираються на місці експлуатації з окремо поставляються камер КСО 309, панелей ЩО 90 і т. д.

За бажанням замовника КТПГС 1000 кВА міського типу виготовляються з урахуванням електроенергії на високій стороні і з вакуумними вимикачами ВВ/TEL-10.20/630.

За замовленням споживача у відсіку РУНН встановлюються панелі ЩО 90 c АВР на стороні 0,4 кВ.

КТПГС 1000 кВА встановлюється на фундамент висотою не менше 200мм.

Перевагами трансформаторної підстанції КТПГС 1000 кВА міського типу ПП «Енергоспецсервіс» є:

- наявність ряду блокувань, що підвищують безпеку експлуатації та обслуговування;

- можливість застосування кабельного вводу;

- зменшені габаритні розміри, що дозволяють знаходити оптимальне рішення згідно з вимогою Замовника;

- будь-які типи комутаційної апаратури;

- особлива механічна міцність металоконструкції;

- струмовідні частини підстанції закриті захисними панелями;

- практично пило і вологозахищена конструкція.

Умовним позначенням комплектної трансформаторної підстанції КТПГС 1000/10(6)/0,4 кВА УХЛ1 міського типу з повітряним введенням і кабельним виводом є:

К – комплектна;

Т – трансформаторна;

П – підстанція;

Р – міських;

З – мереж;

в – повітряна схема підключення на стороні введення ВН;

до кабельна схема підключення на стороні виведення ПН;

1000 – потужність силового трансформатора, кВА;

10 – номінальна напруга на стороні вищої напруги (ВН);

0,4 – номінальна напруга на стороні нижчої напруги (НН);

УХЛ1 – кліматичне виконання і категорія розміщення за ГОСТ 15150-69.

КТПГС 1000 кВА має наступні види захисту:

- на стороні ВН: від атмосферних перенапруг, міжфазних коротких замикань;

- на стороні НН від: перевантаження силового трансформатора; перевантаження і коротких замикань ліній напругою 0,4 кВ; коротких замикань ліній зовнішнього освітлення, ланцюгів обігріву, ланцюгів внутрішнього освітлення КТПГС 1000 кВА; однофазних коротких замикань ліній 0,4 кВ (для КТПГС 1000 кВА з повітряним висновком 0,4 кВ); атмосферних перенапруг (для КТПГС 1000 кВА з повітряним висновком 0,4 кВ).

КТПГС 1000 кВА обладнана наступними блокуваннями:

- від включення заземлювальних ножів роз'єднувача при включених головних ножах;

- блокування між головними і заземлюючими ножами роз'єднувача 6(10) кВ, що не допускає включення головних ножів при ввімкнених заземлювальних ножах і включення заземлювальних ножів при включених головних ножах. Блокування виконана на привід роз'єднувача 6(10) кВ.

- відкривання дверей камер КСО 309 при включених вимикачах ВНА.

Нормальна робота підстанції КТПГС 1000 кВА забезпечується при дотриманні наступних умов:

- висота установки над рівнем моря не більше 1000 м;

- температура навколишнього повітря, відповідає виконанню У або УХЛ категорії розміщення І по ГОСТ 15150-69 і ГОСТ 15543.1-89;

- навколишнє середовище – промислова атмосфера типу ІІ по ГОСТ 15150-69, не вибухонебезпечне, не містить хімічних активних газів і пари в концентраціях, що знижують параметри підстанції 1000 кВА в неприпустимих межах;

- швидкість вітру до 36 м/с (швидкісний напір вітру до 800 Па) при відсутності ожеледиці;

- швидкість вітру до 15 м/с (швидкісний напір вітру до 146 Па) при ожеледі з товщиною льоду до 20мм.

Трансформаторна підстанція КТПГС 1000 кВА не призначена для:

- для роботи в умовах трясіння, вібрації та ударів;

- введення харчування з боку низької напруги;

- встановлення у вибухонебезпечних і пожежонебезпечних зон за ПУЕ і спеціальних середовищах за ГОСТ 24682-81.

Трансформаторна підстанція міського типу КТПГС 1000 кВА відповідає вимогам пожежної безпеки за ГОСТ 12.1.004-91, вимогам безпеки по ГОСТ 12.2.007.0-75 та ГОСТ 12.2.007.4-75.

Основні технічні параметри КТПГС 1000 кВА

Позначення

Потужність, кВА

Номінальний струм, А і кількість відхідних ліній

Маса з тр-ром, кг

КТПГС

1000

100-3 шт., 250-3 шт., 400-2 шт.

6600

На вимогу замовника можлива заміна автоматичних вимикачів на відхідних лініях.

Комплектна трансформаторна підстанція КТПГС 1000 кВА виробництва ПП «Енергоспецсервіс»:

- безпечна для навколишнього середовища;

- конструкція сприяє швидкому монтажу та пуску на місці експлуатації, а також швидкого демонтажу при зміні місць установки;

- має необхідні гумові ущільнення;

- має привабливий естетичний вигляд;

- комплектується сучасним силовим масляним трансформатором ТМ 1000 кВА власного виробництва.

Поставка трансформаторної підстанції КТПГС 1000 кВА, транспортування і зберігання.

КТПГС 1000/10(6)/0,4 кВА поставляється в повністю зібраному вигляді. За бажання силовий трансформатор може поставлятися окремо. Самовивіз або автотранспортом ПП «Енергоспецсервіс».

Гарантія на трансформаторну підстанцію КТПГС 1000 кВА.

ПП «Енергоспецсервіс» гарантує відповідність КТПС 1000 кВА типу міських мереж ГОСТ 14695-97 та ТУ У 31.2-33221141-003:2009 при дотриманні споживачем умов транспортування, зберігання, монтажу і експлуатації трансформаторної підстанції. Гарантійний термін експлуатації КТПГС 1000 кВА – 24 місяці з дати поставки трансформаторної підстанції.



Характеристики
Основні
ВиробникЕнергоспецсервіс
Країна виробникУкраїна
Тип трансформатораПонижуючий
Потужність трансформатора1000 кВА
Номінальна напруга на стороні вищої напруги10 кВ
Номінальна напруга на стороні нижчої напруги0.4 кВ
Термін служби25 років
Частота струму50 Гц
Ступінь захисту IP54
Користувальницькі характеристики
Конструкція трансформаторної підстанціїКіоскова
Інформація для замовлення
  • Ціна: 323 000 ₴
