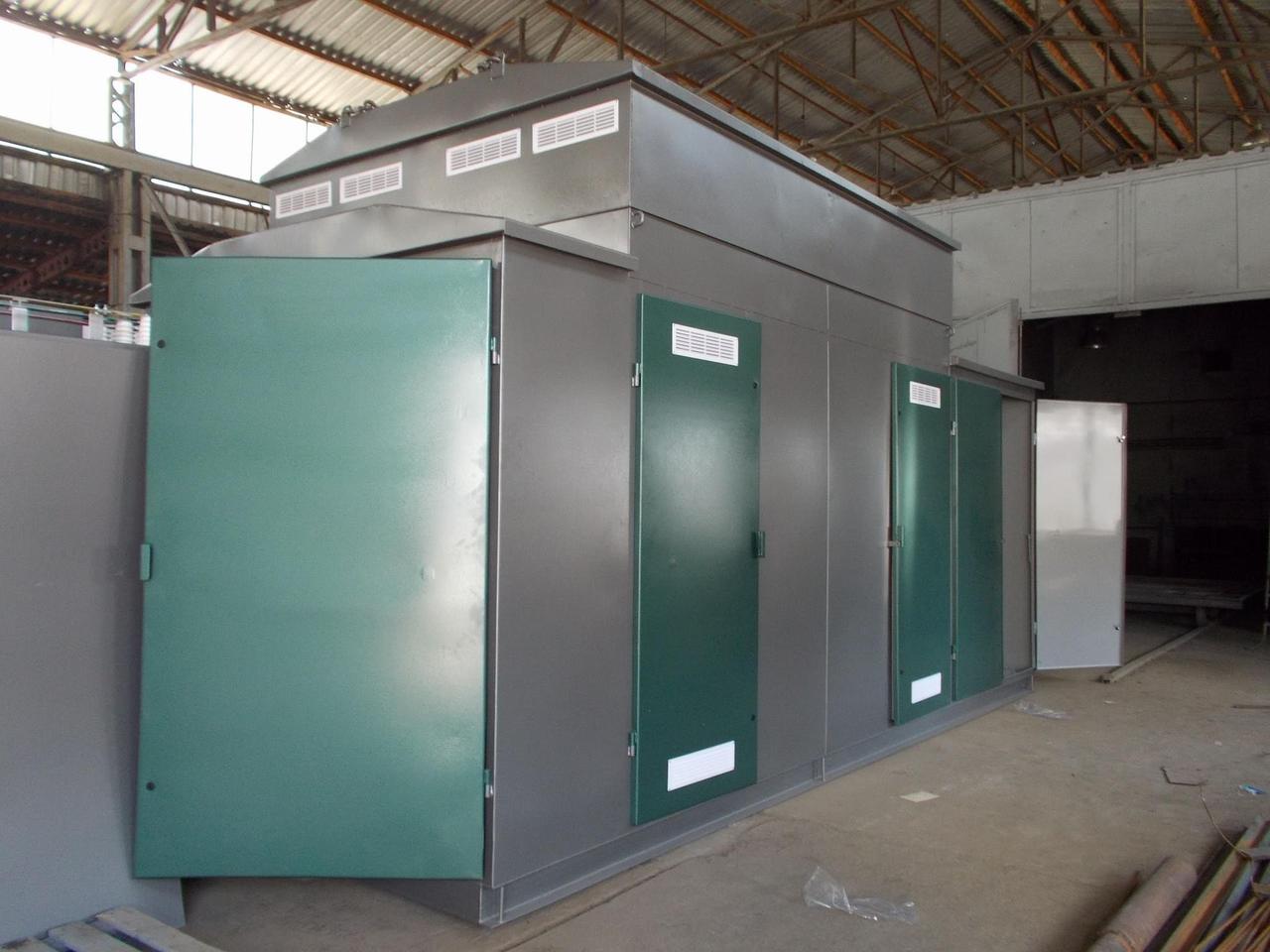

Комплектна трансформаторна підстанція міських мереж КТПГС 630 кВА

Комплектна трансформаторна підстанція типу міських мереж зовнішньої установки потужністю КТПГС 630 кВА, з кабельним або повітряним введенням на стороні вищої напруги (далі – ВН), з кабельним або повітряним виведенням на стороні низької напруги (далі - ПН), призначена для прийому електроенергії змінного трифазного струму промислової частоти 50 Гц напругою 10(6) кВ, перетворення в напругу 0,4 кВ та його розподілу.

2КТПГС 630 кВА – комплектна трансформаторна підстанція з двома силовими трансформаторами. Може бути виконана в єдиному корпусі, двох або трьох корпусах сполученими шинними мостами.

Трансформаторна підстанція КТПГС 630 кВА має такі складові частини:

- металевий каркас (кіоск) складається з трьох відсіків: ВН, НН і відсік силового трансформатора;

- пристрій з боку високої напруги УВН (на введенні ВН передбачена можливість для установки розрядників 6-10 кВ типа РВО або ОПН (комплектуються за замовленням);

- силовий трансформатор ТМ 630 кВА (масляний або сухий) відповідає ГОСТ 11677-85, а також ТУ на конкретні типи трансформаторів;

- розподільний пристрій з боку низької напруги РУНН (автоматичні вимикачі вітчизняного або зарубіжного виробництва, за бажанням замовника).

Конструкція КТПГС 630 кВА дозволяє транспортувати її разом з трансформатором і передбачає вільну заміну одного трансформатора на іншій (несучі швелери виконані на рівні порогу дверей).

На вимогу замовника трансформаторна підстанція міських мереж КТПГС 630 кВА може поставлятися з шафою вуличного освітлення.

КТПГС 630 кВА є виробом з високою заводською готовністю і замінюють підстанції, що збираються на місці експлуатації з окремо поставляються камер КСО 309, панелей ЩО 90 і т. д.

За бажанням замовника КТПГС 630 кВА міського типу виготовляються з урахуванням електроенергії на високій стороні і з вакуумними вимикачами ВВ/TEL-10.20/630.

За замовленням споживача у відсіку РУНН встановлюються панелі ЩО 90 c АВР на стороні 0,4 кВ.

КТПГС 630 кВА встановлюється на фундамент висотою не менше 200мм.

Перевагами трансформаторної підстанції КТПГС 630 кВА міського типу ПП «Енергоспецсервіс» є:

- наявність ряду блокувань, що підвищують безпеку експлуатації та обслуговування;

- можливість застосування кабельного вводу;

- зменшені габаритні розміри, що дозволяють знаходити оптимальне рішення згідно з вимогою Замовника;

- будь-які типи комутаційної апаратури;

- особлива механічна міцність металоконструкції;

- струмовідні частини підстанції закриті захисними панелями;

- практично пило і вологозахищена конструкція.

Умовним позначенням комплектної трансформаторної підстанції КТПГС 630/10(6)/0,4 кВА УХЛ1 міського типу з повітряним введенням і кабельним виводом є:

К – комплектна;

Т – трансформаторна;

П – підстанція;

Р – міських;

З – мереж;

в – повітряна схема підключення на стороні введення ВН;

до кабельна схема підключення на стороні виведення ПН;

630 – потужність силового трансформатора, кВА;

10 – номінальна напруга на стороні вищої напруги (ВН);

0,4 – номінальна напруга на стороні нижчої напруги (НН);

УХЛ1 – кліматичне виконання і категорія розміщення за ГОСТ 15150-69.

КТПГС 630 кВА має наступні види захисту:

- на стороні ВН: від атмосферних перенапруг, міжфазних коротких замикань;

- на стороні НН від: перевантаження силового трансформатора; перевантаження і коротких замикань ліній напругою 0,4 кВ; коротких замикань ліній зовнішнього освітлення, ланцюгів обігріву, ланцюгів внутрішнього освітлення КТПГС 630 кВА; однофазних коротких замикань ліній 0,4 кВ (для КТПГС 630 кВА з повітряним висновком 0,4 кВ); атмосферних перенапруг (для КТПГС 630 кВА з повітряним висновком 0,4 кВ).

КТПГС 630 кВА обладнана наступними блокуваннями:

- від включення заземлювальних ножів роз'єднувача при включених головних ножах;

- блокування між головними і заземлюючими ножами роз'єднувача 6(10) кВ, що не допускає включення головних ножів при ввімкнених заземлювальних ножах і включення заземлювальних ножів при включених головних ножах. Блокування виконана на привід роз'єднувача 6(10) кВ.

- відкривання дверей камер КСО 309 при включених вимикачах ВНА.

Нормальна робота підстанції КТПГС 630 кВА забезпечується при дотриманні наступних умов:

- висота установки над рівнем моря не більше 1000 м;

- температура навколишнього повітря, відповідає виконанню У або УХЛ категорії розміщення І по ГОСТ 15150-69 і ГОСТ 15543.1-89;

- навколишнє середовище – промислова атмосфера типу ІІ по ГОСТ 15150-69, не вибухонебезпечне, не містить хімічних активних газів і пари в концентраціях, що знижують параметри підстанції 630 кВА в неприпустимих межах;

- швидкість вітру до 36 м/с (швидкісний напір вітру до 800 Па) при відсутності ожеледиці;

- швидкість вітру до 15 м/с (швидкісний напір вітру до 146 Па) при ожеледі з товщиною льоду до 20мм.

Трансформаторна підстанція КТПГС 630 кВА не призначена для:

- для роботи в умовах трясіння, вібрації та ударів;

- введення харчування з боку низької напруги;

- встановлення у вибухонебезпечних і пожежонебезпечних зон за ПУЕ і спеціальних середовищах за ГОСТ 24682-81.

Трансформаторна підстанція міського типу КТПГС 630 кВА відповідає вимогам пожежної безпеки за ГОСТ 12.1.004-91, вимогам безпеки по ГОСТ 12.2.007.0-75 та ГОСТ 12.2.007.4-75.

Основні технічні параметри КТПГС 630 кВА

Комплектна трансформаторна підстанція КТПГС 630 кВА виробництва ПП «Енергоспецсервіс»:

- безпечна для навколишнього середовища;

- конструкція сприяє швидкому монтажу та пуску на місці експлуатації, а також швидкого демонтажу при зміні місць установки;

- має необхідні гумові ущільнення;

- має привабливий естетичний вигляд;

- комплектується сучасним силовим масляним трансформатором ТМ 630 кВА власного виробництва.

Поставка трансформаторної підстанції КТПГС 630 кВА, транспортування і зберігання.

КТПГС 630/10(6)/0,4 кВА поставляється в повністю зібраному вигляді. За бажання силовий трансформатор може поставлятися окремо. Самовивіз або автотранспортом ПП «Енергоспецсервіс».
