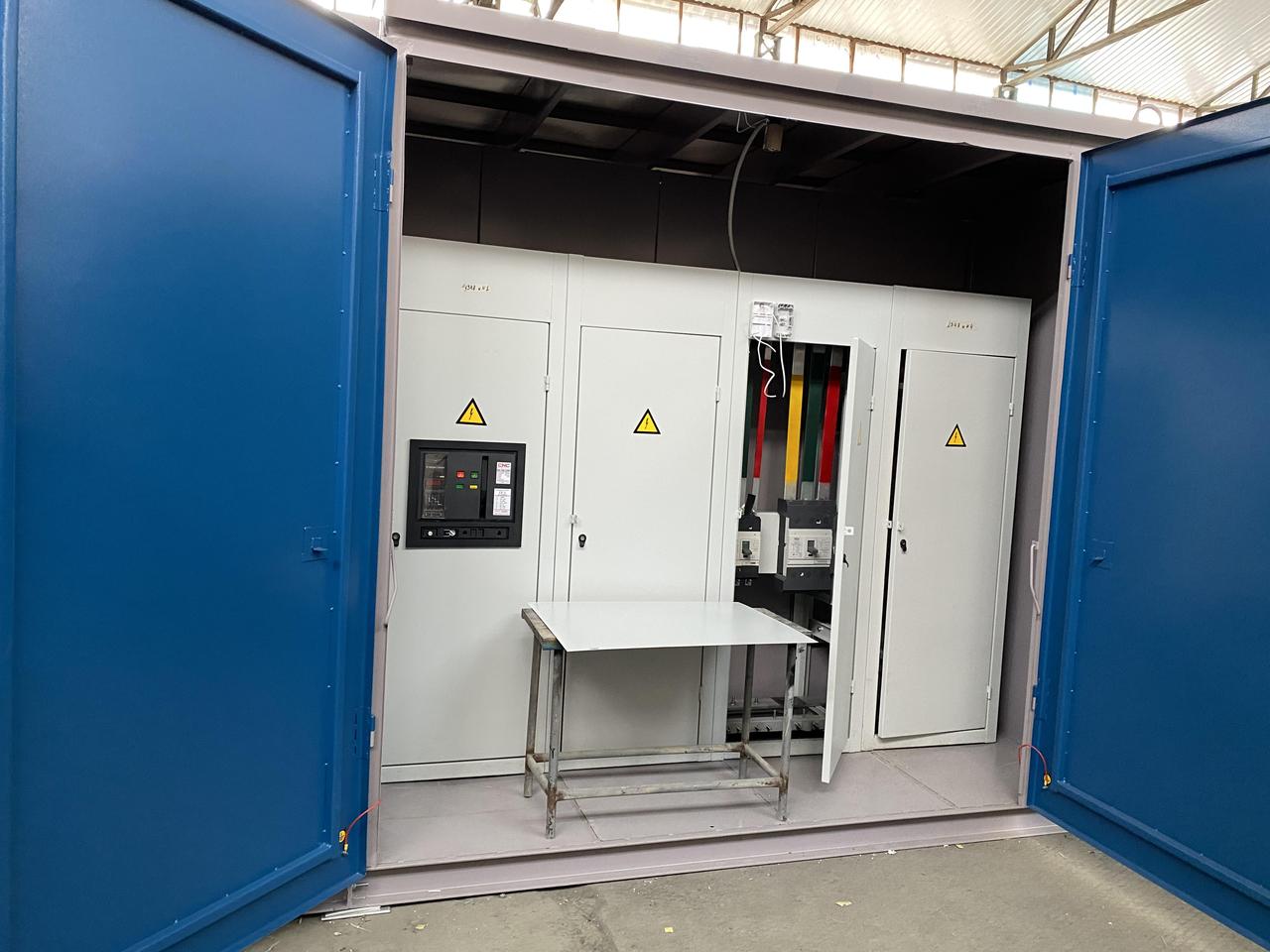

Комплектна трансформаторна підстанція міських мереж КТПГС 160 кВА
Комплектна трансформаторна підстанція типу міських мереж зовнішньої установки потужністю КТПГС 160 кВА, з кабельним або повітряним вводом на стороні вищої напруги (далі – ВН), з кабельним або повітряним виведенням на стороні низької напруги (далі - ПН), призначена для прийому електроенергії змінного трифазного струму промислової частоти 50 Гц напругою 10(6) кВ, перетворення в напругу 0,4 кВ та його розподілу.
2КТПГС 160 кВА – комплектна трансформаторна підстанція з двома силовими трансформаторами. Може бути виконана в єдиному корпусі, двох або трьох корпусах сполученими шинними мостами.
Трансформаторна підстанція КТПГС 160 кВА має такі складові частини:
- металевий каркас (кіоск) складається з трьох відсіків: ВН, НН і відсік силового трансформатора;
- пристрій з боку високої напруги УВН (на введенні ВН передбачена можливість для установки розрядників 6-10 кВ типа РВО або ОПН (комплектуються за замовленням);
- силовий трансформатор ТМ 160 кВА (масляний або сухий) відповідає ГОСТ 11677-85, а також ТУ на конкретні типи трансформаторів;
- розподільний пристрій з боку низької напруги РУНН (автоматичні вимикачі вітчизняного або зарубіжного виробництва, за бажанням замовника).
Конструкція КТПГС 160 кВА дозволяє транспортувати її разом з трансформатором і передбачає вільну заміну одного трансформатора на іншій (несучі швелери виконані на рівні порогу дверей).
На вимогу замовника трансформаторна підстанція міських мереж КТПГС 160 кВА може поставлятися з шафою вуличного освітлення.
КТПГС 160 кВА є виробом з високою заводською готовністю і замінюють підстанції, що збираються на місці експлуатації з окремо поставляються камер КСО 309, панелей ЩО 90 і т. д.
За бажанням замовника КТПГС 160 кВА міського типу виготовляються з урахуванням електроенергії на високій стороні і з вакуумними вимикачами ВВ/TEL-10.20/630.
За замовленням споживача у відсіку РУНН встановлюються панелі ЩО 90 c АВР на стороні 0,4 кВ.
КТПГС 160 кВА встановлюється на фундамент висотою не менше 200мм.
Перевагами трансформаторної підстанції КТПГС 160 кВА міського типу ПП «Енергоспецсервіс» є:
- наявність ряду блокувань, що підвищують безпеку експлуатації та обслуговування;
- можливість застосування кабельного вводу;
- зменшені габаритні розміри, що дозволяють знаходити оптимальне рішення згідно з вимогою Замовника;
- будь-які типи комутаційної апаратури;
- особлива механічна міцність металоконструкції;
- струмовідні частини підстанції закриті захисними панелями;
- практично пило і вологозахищена конструкція.
Умовним позначенням комплектної трансформаторної підстанції КТПГС 160/10(6)/0,4 кВА УХЛ1 міського типу з повітряним введенням і кабельним виводом є:
К – комплектна;
Т – трансформаторна;
П – підстанція;
Р – міських;
З – мереж;
в – повітряна схема підключення на стороні введення ВН;
до кабельна схема підключення на стороні виведення ПН;
160 – потужність силового трансформатора, кВА;
10 – номінальна напруга на стороні вищої напруги (ВН);
0,4 – номінальна напруга на стороні нижчої напруги (НН);
УХЛ1 – кліматичне виконання і категорія розміщення за ГОСТ 15150-69.
КТПГС 160 кВА має наступні види захисту:
- на стороні ВН: від атмосферних перенапруг, міжфазних коротких замикань;
- на стороні НН від: перевантаження силового трансформатора; перевантаження і коротких замикань ліній напругою 0,4 кВ; коротких замикань ліній зовнішнього освітлення, ланцюгів обігріву, ланцюгів внутрішнього освітлення КТПГС 160 кВА; однофазних коротких замикань ліній 0,4 кВ (для КТПГС 160 кВА з повітряним висновком 0,4 кВ); атмосферних перенапруг (для КТПГС 160 кВА з повітряним висновком 0,4 кВ).
КТПГС 160 кВА обладнана наступними блокуваннями:
- від включення заземлювальних ножів роз'єднувача при включених головних ножах;
- блокування між головними і заземлюючими ножами роз'єднувача 6(10) кВ, що не допускає включення головних ножів при ввімкнених заземлювальних ножах і включення заземлювальних ножів при включених головних ножах. Блокування виконана на привід роз'єднувача 6(10) кВ.
- відкривання дверей камер КСО 309 при включених вимикачах ВНА.
Нормальна робота підстанції КТПГС 160 кВА забезпечується при дотриманні наступних умов:
- висота установки над рівнем моря не більше 1000 м;
- температура навколишнього повітря, відповідає виконанню У або УХЛ категорії розміщення І по ГОСТ 15150-69 і ГОСТ 15543.1-89;
- навколишнє середовище – промислова атмосфера типу ІІ по ГОСТ 15150-69, не вибухонебезпечне, не містить хімічних активних газів і пари в концентраціях, що знижують параметри підстанції 160 кВА в неприпустимих межах;
- швидкість вітру до 36 м/с (швидкісний напір вітру до 800 Па) при відсутності ожеледиці;
- швидкість вітру до 15 м/с (швидкісний напір вітру до 146 Па) при ожеледі з товщиною льоду до 20мм.
Трансформаторна підстанція КТПГС 160 кВА не призначена для:
- для роботи в умовах трясіння, вібрації та ударів;
- введення харчування з боку низької напруги;
- встановлення у вибухонебезпечних і пожежонебезпечних зон за ПУЕ і спеціальних середовищах за ГОСТ 24682-81.
Трансформаторна підстанція міського типу КТПГС 160 кВА відповідає вимогам пожежної безпеки за ГОСТ 12.1.004-91, вимогам безпеки по ГОСТ 12.2.007.0-75 та ГОСТ 12.2.007.4-75.
Основні технічні параметри КТПГС 160 кВА
Позначення |
Потужність, кВА |
Номінальний струм, А і кількість відхідних ліній |
Маса з тр-ром, кг |
КТПГС |
160 |
100-2 шт., 160-1 шт. |
3600 |
Комплектна трансформаторна підстанція КТПГС 160 кВА виробництва ПП «Енергоспецсервіс»:
- безпечна для навколишнього середовища;
- конструкція сприяє швидкому монтажу та пуску на місці експлуатації, а також швидкого демонтажу при зміні місць установки;
- має необхідні гумові ущільнення;
- має привабливий естетичний вигляд;
- комплектується сучасним силовим масляним трансформатором ТМ 160 кВА власного виробництва.
Поставка трансформаторної підстанції КТПГС 160 кВА, транспортування і зберігання.
КТПГС 160/10(6)/0,4 кВА поставляється в повністю зібраному вигляді. За бажання силовий трансформатор може поставлятися окремо.
Основні | |
---|---|
Виробник | Енергоспецсервіс |
Країна виробник | Україна |
Тип трансформатора | Понижуючий |
Потужність трансформатора | 160 кВА |
Номінальна напруга на стороні вищої напруги | 10 кВ |
Номінальна напруга на стороні нижчої напруги | 0.4 кВ |
Термін служби | 25 років |
Частота струму | 50 Гц |
Ступінь захисту IP | 54 |
Користувальницькі характеристики | |
Конструкція трансформаторної підстанції | Кіоскова |
- Ціна: 176 000 ₴
