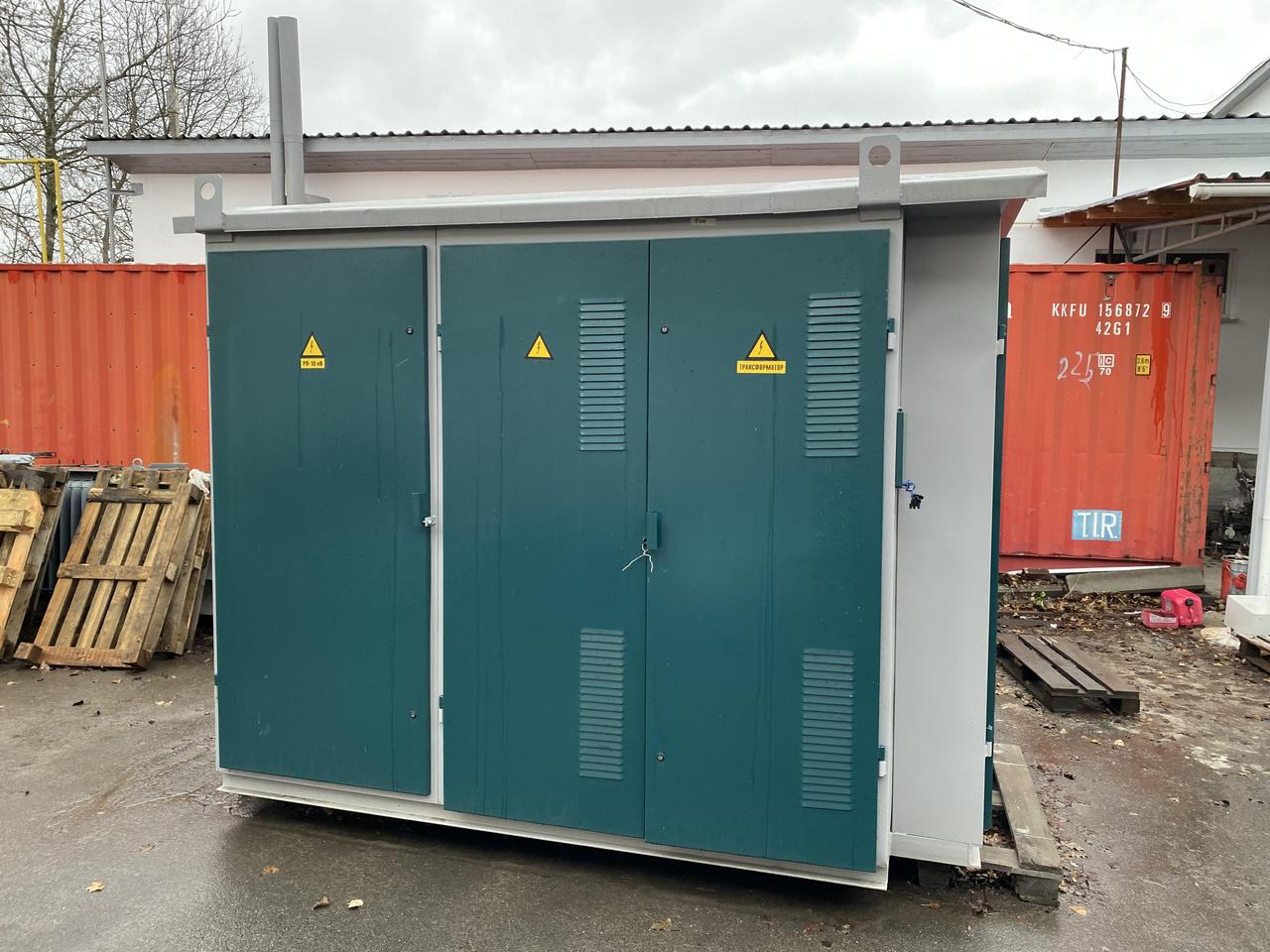

Прохідна підстанція КТП-2 160 кВА

Комплектна трансформаторна підстанція прохідного типу потужністю 160 кВА

Комплектна трансформаторна підстанція прохідного типу КТП потужністю 160 кВА являє собою одно - або двухтрансформаторную підстанції зовнішньої установки і служить для прийому електричної енергії трифазного змінного струму частотою 50 Гц напругою 6 або 10 кВ, перетворення її в електроенергію напругою 0,4 кВ та енергопостачання нею окремих населених пунктів і промислових об'єктів.

Трансформаторна підстанція прохідного типу (з кабельним «пк» або повітряним «пв» введенням) КТПпк(пв) 160 кВА призначена для електропостачання сільськогосподарських, промислових, житлово-комунальних та інших об'єктів в районах з помірним і холодним кліматом (від -65⁰С до +40⁰С).

Перевагами трансформаторної підстанції КТП-2 160 прохідного типу ПП «Енергоспецсервіс» є:

- наявність ряду блокувань, що підвищують безпеку експлуатації та обслуговування;

- можливість застосування кабельного вводу;

- зменшені габаритні розміри, що дозволяють знаходити оптимальне рішення згідно з вимогою Замовника;

- будь-які типи комутаційної апаратури;

- особлива механічна міцність металоконструкції;

- струмовідні частини підстанції закриті захисними панелями;

- практично пило і вологозахищена конструкція.

Умовним позначенням комплектної трансформаторної підстанції КТП-2 160/10(6)/0,4 кВА УХЛ1 прохідного типу з повітряним введенням і кабельним виводом є:

К – комплектна;

Т – трансформаторна;

П – підстанція;

2 – трансформаторна підстанція прохідного типу;

160 – потужність силового трансформатора, кВА;

10 – номінальна напруга на стороні вищої напруги (ВН);

0,4 – номінальна напруга на стороні нижчої напруги (НН);

УХЛ1 – кліматичне виконання і категорія розміщення за ГОСТ 15150-69.

Короткий опис трансформаторної підстанції КТП-2 160 кВА.

Комплектна трансформаторна підстанція прохідного типу КТП 160 кВА являє собою металевий зварний корпус, який складається з:

- відсіку пристрою вищої напруги;

- відсіку силового трансформатора ТМ 160 кВА;

- вежі високовольтного вводу;

- вежі низьковольтного виводу;

- відсіку розподільного пристрою нижчої напруги.

У відсіках силового трансформатора розміщені опорні ізолятори, струмоведучі алюмінієві шини і силовий трансформатор ТМ 160 кВА. На кришку встановлюється щогла високовольтного повітряного вводу, в якій з допомогою опорних ізоляторів кріпляться алюмінієві шини.

Конструкція відсіків силового трансформатора передбачає можливість заміни силового трансформатора. Для забезпечення умов природної вентиляції в дверях відсіку встановлені пластикові вентиляційні решітки.

Високовольтний ввід являє собою шинопровід, в якому кріпляться на ізоляторах шини. На кришці щогли високовольтної повітряного вводу встановлюються прохідні ізолятори ІПУ-10/630, а також є косинці з високовольтними розрядниками РВО-6(10) кВ і штирі для установки штирьових високовольтних ізоляторів.

Відсік ПВН складається з вмонтованої камери КСО, на якій встановлені вимикачі навантаження ВНА, ВНР або РВЗ.

РУНН складається з наступного:

- вступного роз'єднувача або автомата. Після вступного роз'єднувача або автомата встановлені знімні шини для можливості установки трансформаторів струму;

- відсіку обліку електричної енергії. Має два виконання: обліку активної і реактивної енергії (за замовленням). У відсіку обліку електричної енергії встановлюються лічильники активної та реактивної енергії (за бажанням замовника);

- відсіку вуличного освітлення;

- стаціонарних автоматичних вимикачів ліній 0,4 кВ.

В РУНН КТП прохідного типу 160 кВА, за бажанням замовника, встановлюється фідер вуличного освітлення, який включається і вимикається автоматично по сигналу автоматичного фотореле.

Якщо підстанція з повітряним висновком, то на кришку відсіку РУНН встановлюється щогла низьковольтного виведення для встановлення штирьових низьковольтних ізоляторів, до яких приєднуються проводи ліній 0,4 кВ.

Якщо підстанція КТП-2 160 кВА , з кабельним виводом, то на підставі відсіку РУНН передбачені отвори для виведення кабелю.

Приєднання підстанції КТП-2 160 кВА до ВЛ 10(6) кВ здійснюється через роз'єднувач, встановлений на опорі, за допомогою прийому порталу, на якому кріпляться штирьові ізолятори 10(6) кВ.

КТП-2 160 кВА має наступні види захисту:

- на стороні ВН: від атмосферних перенапруг, міжфазних коротких замикань;

- на стороні НН від: перевантаження силового трансформатора; перевантаження і коротких замикань ліній напругою 0,4 кВ; коротких замикань ліній зовнішнього освітлення, ланцюгів обігріву, ланцюгів внутрішнього освітлення КТП-2 160 кВА; однофазних коротких замикань ліній 0,4 кВ (для КТП 160 кВА з повітряним висновком 0,4 кВ); атмосферних перенапруг (для КТП 160 кВА з повітряним висновком 0,4 кВ).

КТПпк 160 кВА обладнана наступними блокуваннями:

- від включення заземлювальних ножів роз'єднувача при включених головних ножах;

- блокування між головними і заземлюючими ножами роз'єднувача 6(10) кВ, що не допускає включення головних ножів при ввімкнених заземлювальних ножах і включення заземлювальних ножів при включених головних ножах. Блокування виконана на привід роз'єднувача 6(10) кВ.

- відкривання дверей камер КСО при включених вимикачах ВНА.

Нормальна робота підстанції КТП-2 160 кВА забезпечується при дотриманні наступних умов:

- висота установки над рівнем моря не більше 1000 м;

- температура навколишнього повітря, відповідає виконанню У або УХЛ категорії розміщення І по ГОСТ 15150-69 і ГОСТ 15543.1-89;

- навколишнє середовище – промислова атмосфера типу ІІ по ГОСТ 15150-69, не вибухонебезпечне, не містить хімічних активних газів і пари в концентраціях, що знижують параметри підстанції 160 кВА в неприпустимих межах;

- швидкість вітру до 36 м/с (швидкісний напір вітру до 800 Па) при відсутності ожеледиці;

- швидкість вітру до 15 м/с (швидкісний напір вітру до 146 Па) при ожеледі з товщиною льоду до 20мм.

Трансформаторна підстанція КТП 160 кВА не призначена для:

- для роботи в умовах трясіння, вібрації та ударів;

- введення харчування з боку низької напруги;

- встановлення у вибухонебезпечних і пожежонебезпечних зон за ПУЕ і спеціальних середовищах за ГОСТ 24682-81.

Трансформаторна підстанція прохідного типу КТП 160 кВА відповідає вимогам пожежної безпеки за ГОСТ 12.1.004-91, вимогам безпеки по ГОСТ 12.2.007.0-75 та ГОСТ 12.2.007.4-75.

Основні технічні параметри КТП-2 160 кВА

Комплектна трансформаторна підстанція КТП-2 160 кВА виробництва ПП «Енергоспецсервіс»:

- безпечна для навколишнього середовища;

- конструкція сприяє швидкому монтажу та пуску на місці експлуатації, а також швидкого демонтажу при зміні місць установки;

- має необхідні гумові ущільнення;

- має привабливий естетичний вигляд;

- комплектується сучасним силовим масляним трансформатором ТМ 160 кВА власного виробництва.

Поставка трансформаторної підстанції КТП 160 кВА, транспортування і зберігання.

КТП-2 160/10(6)/0,4 кВА поставляється в повністю зібраному вигляді. За бажання силовий трансформатор може поставлятися окремо. Самовивіз або автотранспортом ПП «Енергоспецсервіс».
