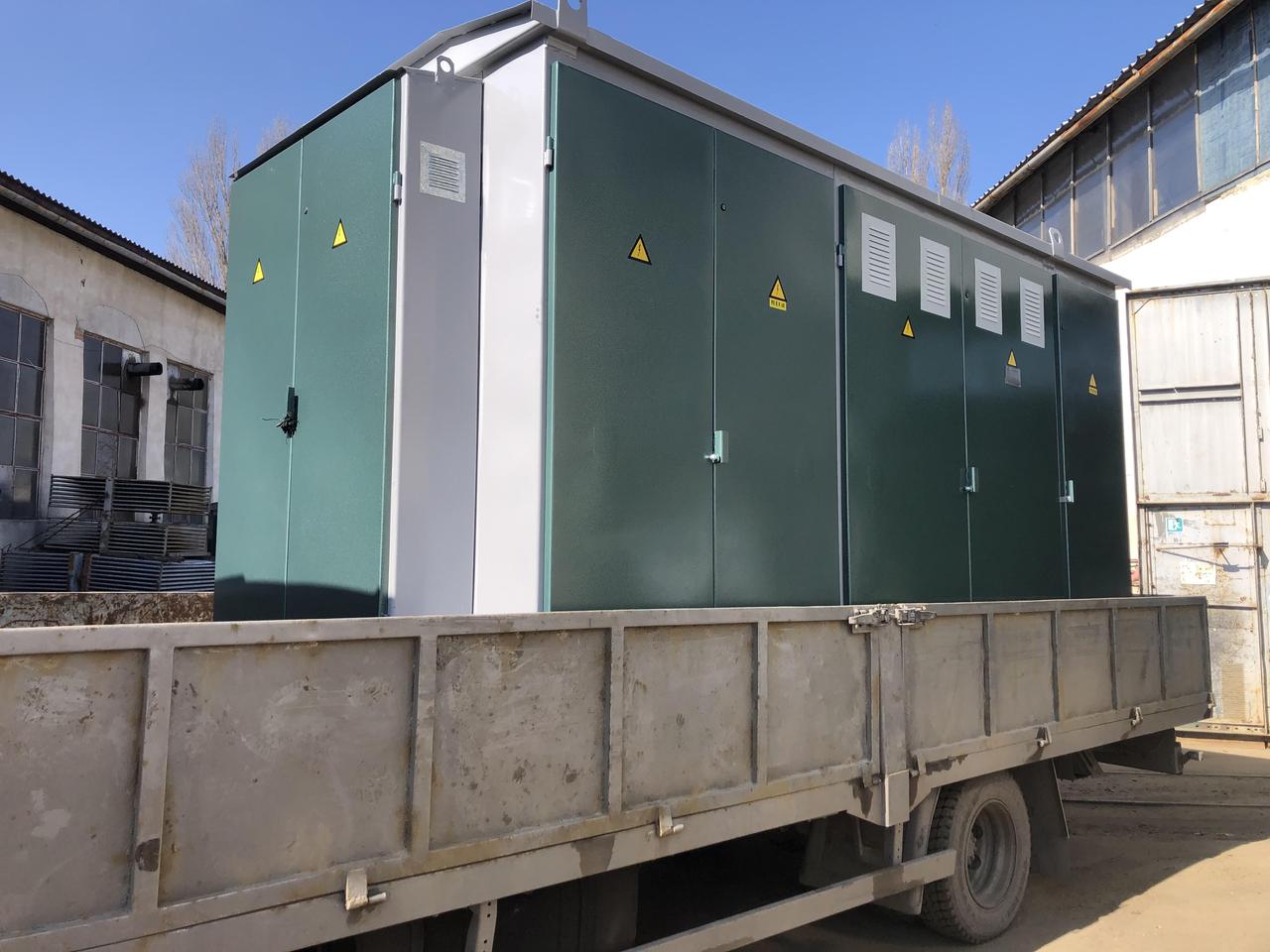

Комплектна трансформаторна підстанція прохідного типу потужністю 40 кВА
Комплектна трансформаторна підстанція прохідного типу КТП потужністю 40 кВА являє собою одно - або двухтрансформаторную підстанції зовнішньої установки і служить для прийому електричної енергії трифазного змінного струму частотою 50 Гц напругою 6 або 10 кВ, перетворення її в електроенергію напругою 0,4 кВ та енергопостачання нею окремих населених пунктів і промислових об'єктів.
Трансформаторна підстанція прохідного типу (з кабельним «пк» або повітряним «пв» введенням) КТПпк(пв) 40 кВА призначена для електропостачання сільськогосподарських, промислових, житлово-комунальних та інших об'єктів в районах з помірним і холодним кліматом (від -650С до +400С).
Перевагами трансформаторної підстанції КТП-2 40 прохідного типу ПП «Енергоспецсервіс» є:
- наявність ряду блокувань, що підвищують безпеку експлуатації та обслуговування;
- можливість застосування кабельного вводу;
- зменшені габаритні розміри, що дозволяють знаходити оптимальне рішення згідно з вимогою Замовника;
- будь-які типи комутаційної апаратури;
- особлива механічна міцність металоконструкції;
- струмовідні частини підстанції закриті захисними панелями;
- практично пило і вологозахищена конструкція.
Умовним позначенням комплектної трансформаторної підстанції КТП-2 40/10(6)/0,4 кВА УХЛ1 прохідного типу з повітряним введенням і кабельним виводом є:
К – комплектна;
Т – трансформаторна;
П – підстанція;
2 – трансформаторна підстанція прохідного типу;
40 – потужність силового трансформатора, кВА;
10 – номінальна напруга на стороні вищої напруги (ВН);
0,4 – номінальна напруга на стороні нижчої напруги (НН);
УХЛ1 – кліматичне виконання і категорія розміщення за ГОСТ 15150-69.
Короткий опис трансформаторної підстанції КТП-2 40 кВА.
Комплектна трансформаторна підстанція прохідного типу КТП 40 кВА являє собою металевий зварний корпус, який складається з:
- відсіку пристрою вищої напруги;
- відсіку силового трансформатора ТМ 40 кВА;
- вежі високовольтного вводу;
- вежі низьковольтного виводу;
- відсіку розподільного пристрою нижчої напруги.
У відсіках силового трансформатора розміщені опорні ізолятори, струмоведучі алюмінієві шини і силовий трансформатор ТМ 40 кВА. На кришку встановлюється щогла високовольтного повітряного вводу, в якій з допомогою опорних ізоляторів кріпляться алюмінієві шини.
Конструкція відсіків силового трансформатора передбачає можливість заміни силового трансформатора. Для забезпечення умов природної вентиляції в дверях відсіку встановлені пластикові вентиляційні решітки.
Високовольтний ввід являє собою шинопровід, в якому кріпляться на ізоляторах шини. На кришці щогли високовольтної повітряного вводу встановлюються прохідні ізолятори ІПУ-10/630, а також є косинці з високовольтними розрядниками РВО-6(10) кВ і штирі для установки штирьових високовольтних ізоляторів.
Відсік ПВН складається з вмонтованої камери КСО, на якій встановлені вимикачі навантаження ВНА, ВНР або РВЗ.
РУНН складається з наступного:
- вступного роз'єднувача або автомата. Після вступного роз'єднувача або автомата встановлені знімні шини для можливості установки трансформаторів струму;
- відсіку обліку електричної енергії. Має два виконання: обліку активної і реактивної енергії (за замовленням). У відсіку обліку електричної енергії встановлюються лічильники активної та реактивної енергії (за бажанням замовника);
- відсіку вуличного освітлення;
- стаціонарних автоматичних вимикачів ліній 0,4 кВ.
В РУНН КТП прохідного типу 40 кВА, за бажанням замовника, встановлюється фідер вуличного освітлення, який включається і вимикається автоматично по сигналу автоматичного фотореле.
Якщо підстанція з повітряним висновком, то на кришку відсіку РУНН встановлюється щогла низьковольтного виведення для встановлення штирьових низьковольтних ізоляторів, до яких приєднуються проводи ліній 0,4 кВ.
Якщо підстанція КТП-2 40 кВА , з кабельним виводом, то на підставі відсіку РУНН передбачені отвори для виведення кабелю.
Приєднання підстанції КТП-2 40 кВА до ВЛ 10(6) кВ здійснюється через роз'єднувач, встановлений на опорі, за допомогою прийому порталу, на якому кріпляться штирьові ізолятори 10(6) кВ.
КТП-2 40 кВА має наступні види захисту:
- на стороні ВН: від атмосферних перенапруг, міжфазних коротких замикань;
- на стороні НН від: перевантаження силового трансформатора; перевантаження і коротких замикань ліній напругою 0,4 кВ; коротких замикань ліній зовнішнього освітлення, ланцюгів обігріву, ланцюгів внутрішнього освітлення КТП-2 40 кВА; однофазних коротких замикань ліній 0,4 кВ (для КТП 40 кВА з повітряним висновком 0,4 кВ); атмосферних перенапруг (для КТП 40 кВА з повітряним висновком 0,4 кВ).
КТПпк 40 кВА обладнана наступними блокуваннями:
- від включення заземлювальних ножів роз'єднувача при включених головних ножах;
- блокування між головними і заземлюючими ножами роз'єднувача 6(10) кВ, що не допускає включення головних ножів при ввімкнених заземлювальних ножах і включення заземлювальних ножів при включених головних ножах. Блокування виконана на привід роз'єднувача 6(10) кВ.
- відкривання дверей камер КСО при включених вимикачах ВНА.
Нормальна робота підстанції КТП-2 40 кВА забезпечується при дотриманні наступних умов:
- висота установки над рівнем моря не більше 1000 м;
- температура навколишнього повітря, відповідає виконанню У або УХЛ категорії розміщення І по ГОСТ 15150-69 і ГОСТ 15543.1-89;
- навколишнє середовище – промислова атмосфера типу ІІ по ГОСТ 15150-69, не вибухонебезпечне, не містить хімічних активних газів і пари в концентраціях, що знижують параметри підстанції 40 кВА в неприпустимих межах;
- швидкість вітру до 36 м/с (швидкісний напір вітру до 800 Па) при відсутності ожеледиці;
- швидкість вітру до 15 м/с (швидкісний напір вітру до 146 Па) при ожеледі з товщиною льоду до 20мм.
Трансформаторна підстанція КТП-2 40 кВА не призначена для:
- для роботи в умовах трясіння, вібрації та ударів;
- введення харчування з боку низької напруги;
- встановлення у вибухонебезпечних і пожежонебезпечних зон за ПУЕ і спеціальних середовищах за ГОСТ 24682-81.
Трансформаторна підстанція прохідного типу КТП 40 кВА відповідає вимогам пожежної безпеки за ГОСТ 12.1.004-91, вимогам безпеки по ГОСТ 12.2.007.0-75 та ГОСТ 12.2.007.4-75.
Основні технічні параметри КТП-2 40 кВА
Позначення |
Потужність, кВ*А |
Номінальний струм, А і кількість відхідних ліній |
Маса з тр-ром, кг |
КТП-2 (прохідна) |
40 |
31,5-2 шт., 63-1 шт. |
1600 |
Комплектна трансформаторна підстанція КТПпк 40 кВА виробництва ПП «Енергоспецсервіс»:
- безпечна для навколишнього середовища;
- конструкція сприяє швидкому монтажу та пуску на місці експлуатації, а також швидкого демонтажу при зміні місць установки;
- має необхідні гумові ущільнення;
- має привабливий естетичний вигляд;
- комплектується сучасним силовим масляним трансформатором ТМ 40 кВА власного виробництва.
Поставка трансформаторної підстанції КТП 40 кВА, транспортування і зберігання.
КТП-2 40/10(6)/0,4 кВА поставляється в повністю зібраному вигляді. За бажання силовий трансформатор може поставлятися окремо.
Основні | |
---|---|
Виробник | Енергоспецсервіс |
Країна виробник | Україна |
Тип трансформатора | Понижуючий |
Кількість трансформаторів в станції | 1 |
Потужність трансформатора | 40 кВА |
Номінальна напруга на стороні вищої напруги | 10 кВ |
Номінальна напруга на стороні нижчої напруги | 0.4 кВ |
Спосіб приєднання станції до мережі | Прохідна |
Термін служби | 25 років |
Кількість фаз | 3 |
Частота струму | 50 Гц |
Ступінь захисту IP | 54 |
Користувальницькі характеристики | |
Конструкція трансформаторної підстанції | Кіоскова |
- Ціна: 135 600 ₴
