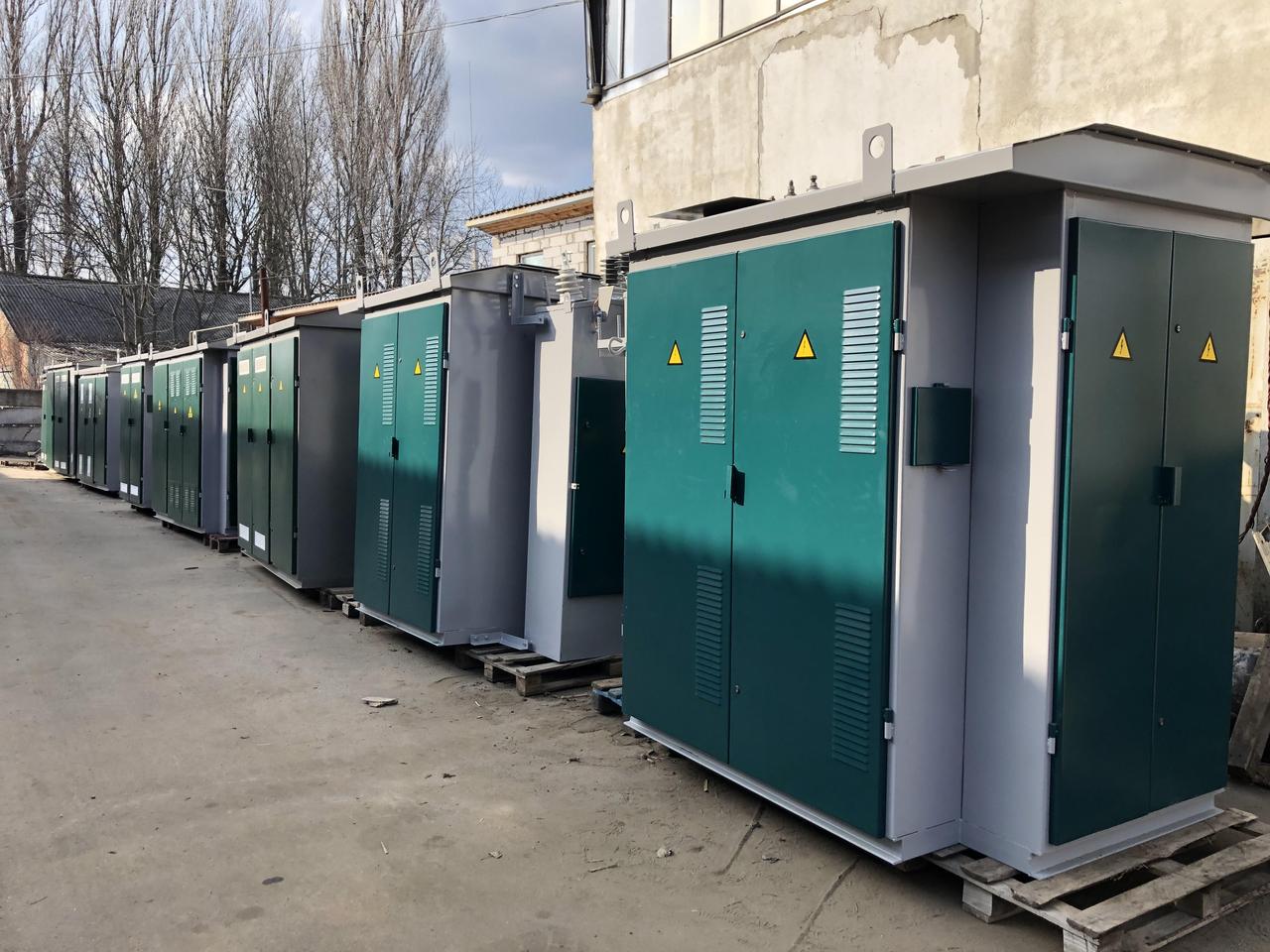

Тупикова підстанція КТП-1 400 кВА

Комплектна трансформаторна підстанція тупикова потужністю 400 кВА

Комплектна трансформаторна підстанція тупикового типу КТП потужністю 400 кВА являє собою одно - або двухтрансформаторную підстанції зовнішньої установки і служить для прийому електричної енергії трифазного змінного струму частотою 50 Гц напругою 6 або 10 кВ, перетворення її в електроенергію напругою 0,4 кВ та енергопостачання нею окремих населених пунктів і промислових об'єктів.

Трансформаторна підстанція тупикового типу (з кабельним «тк» або повітряним «тб» вводом) КТПтк(тб) 400 кВА призначена для електропостачання сільськогосподарських, промислових, житлово-комунальних та інших об'єктів в районах з помірним і холодним кліматом (від -65⁰С до +40⁰С).

Перевагами трансформаторної підстанції КТП-1 400 кВА тупикового типу ПП «Енергоспецсервіс» є:

- наявність ряду блокувань, що підвищують безпеку експлуатації та обслуговування;

- можливість застосування кабельного вводу;

- зменшені габаритні розміри, що дозволяють знаходити оптимальне рішення згідно з вимогою Замовника;

- будь-які типи комутаційної апаратури;

- особлива механічна міцність металоконструкції;

- струмовідні частини підстанції закриті захисними панелями;

- практично пило і вологозахищена конструкція.

Умовним позначенням комплектної трансформаторної підстанції КТП-1 400/10(6)/0,4 кВА УХЛ1 тупикового типу з повітряним введенням і кабельним виводом є:

К – комплектна;

Т – трансформаторна;

П – підстанція;

1 – трансформаторна підстанція тупикового типу;

400 – потужність силового трансформатора, кВА;

10 – номінальна напруга на стороні вищої напруги (ВН);

0,4 – номінальна напруга на стороні нижчої напруги (НН);

УХЛ1 – кліматичне виконання і категорія розміщення за ГОСТ 15150-69.

Короткий опис трансформаторної підстанції КТП-1 400 кВА.

    Комплектна трансформаторна підстанція тупикового типу КТП-1 400 кВА являє собою металевий зварний корпус, який складається з:

- відсіку пристрою вищої напруги;

- відсіку силового трансформатора ТМ 400 кВА;

- вежі високовольтного вводу;

- вежі низьковольтного виводу;

- відсіку розподільного пристрою нижчої напруги.

У відсіках силового трансформатора розміщені опорні ізолятори, струмоведучі алюмінієві шини і силовий трансформатор ТМ 400 кВА. На кришку встановлюється щогла високовольтного повітряного вводу, в якій з допомогою опорних ізоляторів кріпляться алюмінієві шини.

Конструкція відсіків силового трансформатора передбачає можливість заміни силового трансформатора. Для забезпечення умов природної вентиляції в дверях відсіку встановлені пластикові вентиляційні решітки.

Високовольтний ввід являє собою шинопровід, в якому кріпляться на ізоляторах шини. На кришці щогли високовольтної повітряного вводу встановлюються прохідні ізолятори ІПУ-10/630, а також є косинці з високовольтними розрядниками РВО-6(10) кВ і штирі для установки штирьових високовольтних ізоляторів.

Відсік ПВН складається з вмонтованої камери КСО, на якій встановлені вимикачі навантаження ВНА, ВНР або РВЗ.

РУНН складається з наступного:

- вступного роз'єднувача або автомата. Після вступного роз'єднувача або автомата встановлені знімні шини для можливості установки трансформаторів струму;

- відсіку обліку електричної енергії. Має два виконання: обліку активної і реактивної енергії (за замовленням). У відсіку обліку електричної енергії встановлюються лічильники активної та реактивної енергії (за бажанням замовника);

- відсіку вуличного освітлення;

- стаціонарних автоматичних вимикачів ліній 0,4 кВ.

В РУНН КТП тупикового типу 400 кВА, за бажанням замовника, встановлюється фідер вуличного освітлення, який включається і вимикається автоматично по сигналу автоматичного фотореле.

Якщо підстанція з повітряним висновком, то на кришку відсіку РУНН встановлюється щогла низьковольтного виведення для встановлення штирьових низьковольтних ізоляторів, до яких приєднуються проводи ліній 0,4 кВ.

Якщо підстанція КТП 400 кВА , з кабельним виводом, то на підставі відсіку РУНН передбачені отвори для виведення кабелю.

Приєднання підстанції КТП 400 кВА до ВЛ 10(6) кВ здійснюється через роз'єднувач, встановлений на опорі, за допомогою прийому порталу, на якому кріпляться штирьові ізолятори 10(6) кВ.

КТП-1 400 кВА має наступні види захисту:

- на стороні ВН: від атмосферних перенапруг, міжфазних коротких замикань;

- на стороні НН від: перевантаження силового трансформатора; перевантаження і коротких замикань ліній напругою 0,4 кВ; коротких замикань ліній зовнішнього освітлення, ланцюгів обігріву, ланцюгів внутрішнього освітлення КТП 400 кВА; однофазних коротких замикань ліній 0,4 кВ (для КТП 400 кВА з повітряним висновком 0,4 кВ); атмосферних перенапруг (для КТП 400 кВА з повітряним висновком 0,4 кВ).

КТПтк 400 кВА обладнана наступними блокуваннями:

- від включення заземлювальних ножів роз'єднувача при включених головних ножах;

- блокування між головними і заземлюючими ножами роз'єднувача 6(10) кВ, що не допускає включення головних ножів при ввімкнених заземлювальних ножах і включення заземлювальних ножів при включених головних ножах. Блокування виконана на привід роз'єднувача 6(10) кВ.

- відкривання дверей камер КСО при включених вимикачах ВНА.

Нормальна робота підстанції КТП 400 кВА забезпечується при дотриманні наступних умов:

- висота установки над рівнем моря не більше 1000 м;

- температура навколишнього повітря, відповідає виконанню У або УХЛ категорії розміщення І по ГОСТ 15150-69 і ГОСТ 15543.1-89;

- навколишнє середовище – промислова атмосфера типу ІІ по ГОСТ 15150-69, не вибухонебезпечне, не містить хімічних активних газів і пари в концентраціях, що знижують параметри підстанції 400 кВА в неприпустимих межах;

- швидкість вітру до 36 м/с (швидкісний напір вітру до 800 Па) при відсутності ожеледиці;

- швидкість вітру до 15 м/с (швидкісний напір вітру до 146 Па) при ожеледі з товщиною льоду до 20мм.

Трансформаторна підстанція КТП-1 400 кВА не призначена для:

- для роботи в умовах трясіння, вібрації та ударів;

- введення харчування з боку низької напруги;

- встановлення у вибухонебезпечних і пожежонебезпечних зон за ПУЕ і спеціальних середовищах за ГОСТ 24682-81.

Трансформаторна підстанція тупикового типу КТП 400 кВА відповідає вимогам пожежної безпеки за ГОСТ 12.1.004-91, вимогам безпеки по ГОСТ 12.2.007.0-75 та ГОСТ 12.2.007.4-75.
