Тупікова підстанція КТП-1 100 кВА

96 800 ₴

  • Під замовлення
clockВідправка з 16 липня 2024
Тупікова підстанція КТП-1 100 кВА
Тупікова підстанція КТП-1 100 кВАПід замовлення
96 800 ₴
+380 (96) 406-09-89
  • +380 (43) 334-22-30
+380 (96) 406-09-89
  • +380 (43) 334-22-30
повернення товару протягом 14 днів за домовленістю

Комплектна трансформаторна підстанція тупа потужністю 100 кВА

      Комплектна трансформаторна підстанція тупого типу КТП-1 потужністю 100 кВА являє собою одну- або двотрансформаторну підстанцію зовнішнього встановлення і слугує для приймання електричної енергії трифазного змінного струму частотою 50 Гц напругою 6 або 10 кВ, перетворення її в електроенергію на напругу 0,4 кВ і енергопостачання нею окремих населених пунктів і промислових об'єктів.

      Трансформаторна підстанція тупого типу (з кабельним «тка» або повітряним «тв» введенням) КТПтк(тв) 100 кВА призначена для електропостачання сільськогосподарських, промислових, житлово-комунальних та інших об'єктів у районах із помірним і холодним кліматом (від — 650З до +400С).

      Перевагами трансформаторної підстанції КТП-1 100 кВА тупого типу ЧП «Енергоспецсервіс» є:

- наявність низки блокувань, що підвищують безпеку експлуатації та обслуговування;

- можливість застосування кабельного введення;

- зменшені габаритні розміри, що дають змогу знаходити оптимальне рішення відповідно до вимоги Закаблука;

- будь-які типи комутаційної апаратури;

- особлива механічна міцність металоконструкції;

- струмові частини підстанції закриті захисними панелями;

— практично пило- та вологозахищена конструкція.

Условним позначенням комплектної трансформаторної підстанції КТП-1 100/10(6)/0,4 кВА УХЛ1 тупого типу з повітряним введенням і кабельним виведенням є:

К – комплектна;

Т – трансформаторна;

П – підстанція;

1 — трансформаторна підстанція тупого типу;

100 — потужність силового трансформатора, кВА;

10 — номінальна напруга на стороні вищої напруги (ВН);

0,4 — номінальна напруга на боці низької напруги (НН);

УХЛ1 — кліматичне виконання й категорія розміщення за ГОСТом 15150-69.

      Короткий опис трансформаторної підстанції КТП-1 100 кВА.

      Комплектна трансформаторна підстанція тупого типу КТП-1 100 кВА являє собою металевий зварний корпус, який складається з:

- відсіку пристрою вищої напруги;

- відсіку силового трансформатора ТМ 100 кВА;

- вежі високовольтного введення;

- вежі низьковольтного виведення;

— відсіку розподільного пристрою низької напруги.

        У відсіках силового трансформатора розміщені опорні ізолятори, що струмують алюмінієві шини та силовий трансформатор ТМ 100 кВА. На кришку встановлюється щогла високовольтного повітряного введення, у якій за допомогою опорних ізоляторів кріпляться алюмінієві шини.

       Конструкція відсіків силового трансформатора передбачає можливість заміни силового трансформатора. Для забезпечення умов природної вентиляції у дверях відсіку встановлені пластикові вентиляційні решітки.

       Високовольтне введення являє собою шинопровід, у якому кріпляться на ізоляторах шини. На кришці щогли високовольтного повітряного введення встановлюються прохідні ізолятори ІПУ-10/630, а також є вугільники з високовольтними розрядниками PВО-6 (10) кВ і штирі для встановлення штирових високовольтних ізоляторів.

      Відсік ВВН складається з вмонтованої камери КСО, на якій встановлені вимикачі навантаження ВНА, ВНР або РВЗ.

РУНН складається з такого:

— ввідного роз'єднувача або автомата. Після вступного роз'єднувача або автомата встановлені знімні шини для можливості встановлення трансформаторів струму;

— відсіку обліку електричної енергії. Має два виконання: обліку активної та реактивної енергії (на замовлення). У відсіку обліку електричної енергії встановлюються лічильники активної й реактивної енергії (за бажанням замовника);

- відсіку вуличного освітлення;

— стаціонарних автоматичних вимикачів ліній 0,4 кВ.

     У РУНН КТП тупого типу 100 кВА, за бажанням замовника, встановлюється фідер вуличного освітлення, який вмикається й вимикається автоматично за сигналом автоматичного фотореле.

      Якщо підстанція з повітряним виведенням, то на кришку відсіку РУНН встановлюється щогла низьковольтного виведення для встановлення штирових низьковольтних ізоляторів, до яких приєднуються дроти ліній 0,4 кВ.

        Якщо підстанція КТП-1 100 кВА з кабельним виведенням, то в основі відсіку РУН передбачені отвори для виведення кабелю.

      Під'єднання підстанції КТП 100 кВА до ВЛ 10 (6) кВ відбувається через роз'єднувач, що встановлюється на опорі, за допомогою приймання порталу, на якому кріпляться штирі ізолятори 10 (6) кВ.

КТП-1 100 кВА має такі типи захисту:

- на боці ВН від: атмосферних перенапруг, міжфазних коротких замикань;

- на боці НН від: перевантаження силового трансформатора; перевантаження та коротких замикань ліній напругою 0,4 кВ; коротких замикань ліній зовнішнього освітлення, ланцюгів обігріву, ланцюгів внутрішнього освітлення КТП-1 100 кВА; однофазних коротких замикань ліній 0,4 кВ (для КТП-1 100 кВА з повітряним виведенням 0,4 кВ); атмосферних перенапруг (для КТП 100 кВА з повітряним виведенням 0,4 кВ).

КТПтка 100 кВА обладнана такими блокуваннями:

- від увімкнення заземлювальних ножів роз'єднувача у разі увімкнених головних ножів;

— блокування між головними та заземлювальними ножами роз'єднувача 6 (10) кВ, що не допускає увімкнення головних ножів у разі увімкнених заземлювальних ножів і увімкнення заземлювальних ножів у разі увімкнених головних ножів. Блокування виготовлене на приводі роз'єднувача 6 (10) кВ.

- відчинення дверей камер КСО за увімкнених вимикачів ВНА.

Нормальна робота підстанції КТП-1 100 кВА забезпечується за дотримання таких умов:

- висота встановлення над рівнем моря не більш ніж 1000 м;

- температура навколишнього повітря, відповідає виготовленню У або УХЛ категорії розміщення І за ГОСТом 15150-69 і ГОСТ 15543.1-89;

- довкілля — промислова атмосфера типу ІІ за ГОСТ 15150-69, не вибухонебезпечна, не містить хімічних активних газів і парів у концентраціях, що знижують параметри підстанції 100 кВА в неприпустимих межах;

- швидкість вітру до 36 м/с (швидкісний натиск вітру до 800 Па) без голоходу;

— швидкість вітру до 15 м/с (швидкісний натиск вітру до 146 Па) під час голоходу з товщиною льоду до 20 мм.

       Трансформаторна підстанція КТП-1 100 кВА не призначена для:

- для роботи в умовах трясіння, вібрації й ударів;

- введення живлення з боку низької напруги;

- встановлення в вибухобезпечних і пожежонебезпечних зонах ПУЕ та спеціальних середовищах за ГОСТ 24682-81.

        Трансформаторна підстанція тупого типу КТП-1 100 кВА відповідає вимогам пожежної безпеки за ГОСТ 12.1.004-91, вимогами безпеки щодо ГОСТ 12.2.007.0-75 і ГОСТ 12.2.007.4-75.

Основні технічні параметри КТП-1 100 кВА

Позначення

Потужність, кВ*А

Номінальний струм, А й кількість відхідних ліній

Масса з тр-ром, кг

КТП-1

(тупикова)

100

63-2 шт., 80-1 шт., 100-1шт.

1900

На вимогу замовника можлива заміна автоматичних вимикачів на відхідних лініях.

Комплектна трансформаторна підстанція КТПтк 100 кВА виробництва ЧП «Енергоспецсервіс»:

- безпечна для довкілля;

- конструкція сприяє швидкому монтажу та пуску на місці експлуатації, а також швидкому демонтажу у разі зміни місць встановлення;

- має необхідні гумові ущільнення;

- має привабливий естетичний вигляд;

— комплектується сучасним силовим оливним трансформатором ТМ 100 кВА власного виробництва.

Постачання трансформаторної підстанції КТП 100 кВА, транспортування та зберігання.

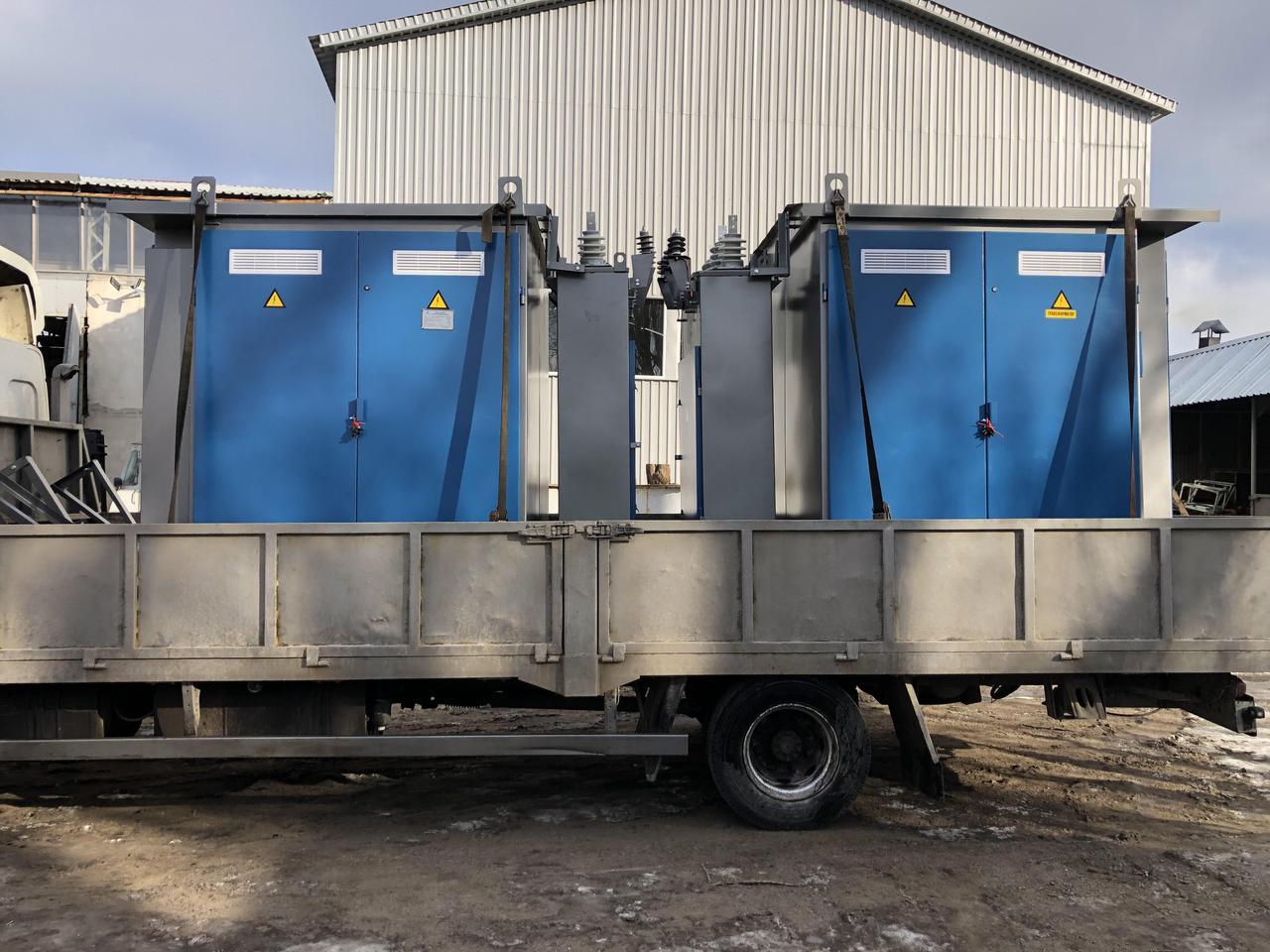

       КТП-1 100/10(6)/0,4 кВА постачається в повністю зібраному вигляді. За бажанням силовий трансформатор може постачатися окремо. Самовитяг або автотранспортом ЧП «Енергоспецсервіс».

Гарантія на трансформаторну підстанцію КТП-1 100 кВА.

       ЧП «Енергоспецсервіс» гарантує відповідність КТП тупого типу 100 кВА ГОСТ 14695-97 і ТУ У 31.2-33221141-003:2009 у разі дотримання споживачем умов транспортування, зберігання, монтажу й експлуатації трансформаторної підстанції. Гарантійний термін експлуатації КТПтк 100 кВА — 24 місяці з дати постачання трансформаторної підстанції.



Характеристики
Основні
ВиробникЕнергоспецсервіс
Країна виробникУкраїна
Тип трансформатораПонижуючий
Кількість трансформаторів в станції1
Потужність трансформатора100 кВА
Номінальна напруга на стороні вищої напруги10 кВ
Номінальна напруга на стороні нижчої напруги0.4 кВ
Спосіб приєднання станції до мережіТупикова
Термін служби25 років
Кількість фаз3
Частота струму50 Гц
Ступінь захисту IP54
Користувальницькі характеристики
Конструкція трансформаторної підстанціїКіоскова
Інформація для замовлення
  • Ціна: 96 800 ₴
