Підстанція тупа КТП-1 25 кВА

82 000 ₴

  • Під замовлення
clockВідправка з 16 липня 2024
Підстанція тупа КТП-1 25 кВА
Підстанція тупа КТП-1 25 кВАПід замовлення
82 000 ₴
+380 (96) 406-09-89
  • +380 (43) 334-22-30
+380 (96) 406-09-89
  • +380 (43) 334-22-30
повернення товару протягом 14 днів за домовленістю

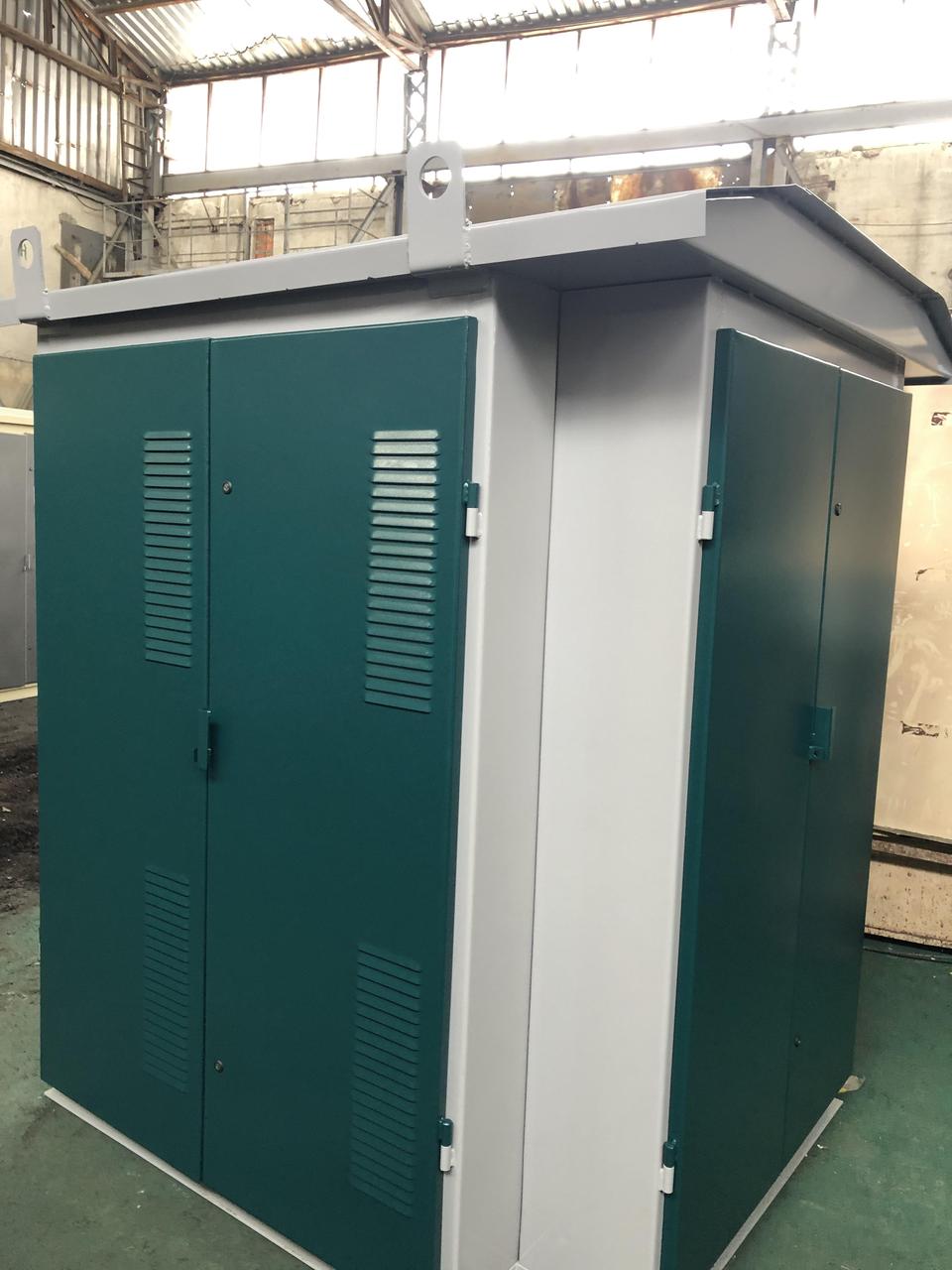

Комплектна трансформаторна підстанція тупа потужністю КТП-1 25 кВА

      Комплектна трансформаторна підстанція тупого типу КТП-1 потужністю 25 кВА являє собою одну- або двотрансформаторну підстанцію зовнішнього встановлення і слугує для приймання електричної енергії трифазного змінного струму частотою 50 Гц напругою 6 або 10 кВ, перетворення її в електроенергію на напругу 0,4 кВ і енергопостачання нею окремих населених пунктів і промислових об'єктів.

     Трансформаторна підстанція тупого типу (з кабельним «тка» або повітряним «тв» введенням) КТП-1 25 кВА призначена для електропостачання сільськогосподарських, промислових, житлово-комунальних та інших об'єктів у районах із помірним і холодним кліматом (від — 650З до +400С).

      Перевагами трансформаторної підстанції КТП-1 25 кВА тупого типу ЧП «Енергоспецсервіс» є:

- наявність низки блокувань, що підвищують безпеку експлуатації та обслуговування;

- можливість застосування кабельного введення;

- зменшені габаритні розміри, що дають змогу знаходити оптимальне рішення відповідно до вимоги Закаблука;

- будь-які типи комутаційної апаратури;

- особлива механічна міцність металоконструкції;

- струмові частини підстанції закриті захисними панелями;

— практично пило- та вологозахищена конструкція.

Услівним позначенням комплектної трансформаторної підстанції КТП-1 25/10(6)/0,4 кВА УХЛ1 тупого типу з повітряним введенням і кабельним виведенням є:

К – комплектна;

Т – трансформаторна;

П – підстанція;

1 — трансформаторна підстанція тупого типу;

25 — потужність силового трансформатора, кВА;

10 — номінальна напруга на стороні вищої напруги (ВН);

0,4 — номінальна напруга на боці низької напруги (НН);

УХЛ1 — кліматичне виконання й категорія розміщення за ГОСТом 15150-69.

     Короткий опис трансформаторної підстанції КТП-1 25 кВА.

      Комплектна трансформаторна підстанція тупого типу КТП-1 25 кВА являє собою металевий зварний корпус, який складається з:

- відсіку пристрою вищої напруги;

- відсіку силового трансформатора ТМ 25 кВА;

- вежі високовольтного введення;

- вежі низьковольтного виведення;

— відсіку розподільного пристрою низької напруги.

       У відсіках силового трансформатора розміщені опорні ізолятори, що струмують алюмінієві шини та силовий трансформатор ТМ 25 кВА. На кришку встановлюється щогла високовольтного повітряного введення, у якій за допомогою опорних ізоляторів кріпляться алюмінієві шини.

       Конструкція відсіків силового трансформатора передбачає можливість заміни силового трансформатора. Для забезпечення умов природної вентиляції у дверях відсіку встановлені пластикові вентиляційні решітки.

       Високовольтне введення являє собою шинопровід, у якому кріпляться на ізоляторах шини. На кришці щогли високовольтного повітряного введення встановлюються прохідні ізолятори ІПУ-10/630, а також є вугільники з високовольтними розрядниками PВО-6 (10) кВ і штирі для встановлення штирових високовольтних ізоляторів.

       Відсік ВВН складається з вмонтованої камери КСО, на якій встановлені вимикачі навантаження ВНА, ВНР або РВЗ.

      РУНН складається з такого:

— ввідного роз'єднувача або автомата. Після вступного роз'єднувача або автомата встановлені знімні шини для можливості встановлення трансформаторів струму;

— відсіку обліку електричної енергії. Має два виконання: обліку активної та реактивної енергії (на замовлення). У відсіку обліку електричної енергії встановлюються лічильники активної й реактивної енергії (за бажанням замовника);

- відсіку вуличного освітлення;

— стаціонарних автоматичних вимикачів ліній 0,4 кВ.

       У РУНН КТП-1 тупого типу 25 кВА, за бажанням замовника, встановлюється фідер вуличного освітлення, який вмикається й вимикається автоматично за сигналом автоматичного фотореле.

       Якщо підстанція з повітряним виведенням, то на кришку відсіку РУНН встановлюється щогла низьковольтного виведення для встановлення штирових низьковольтних ізоляторів, до яких приєднуються дроти ліній 0,4 кВ.

     Якщо підстанція КТП-1 25 кВА з кабельним виведенням, то в основі відсіку РУН передбачені отвори для виведення кабелю.

     Під'єднання підстанції КТП 25 кВА до ВЛ 10 (6) кВ відбувається через роз'єднувач, що встановлюється на опорі, за допомогою приймання порталу, на якому кріпляться штирі ізолятори 10 (6) кВ.

      КТП-1 25 кВА має такі типи захисту:

- на боці ВН від: атмосферних перенапруг, міжфазних коротких замикань;

- на боці НН від: перевантаження силового трансформатора; перевантаження та коротких замикань ліній напругою 0,4 кВ; коротких замикань ліній зовнішнього освітлення, ланцюгів обігріву, ланцюгів внутрішнього освітлення КТП-1 25 кВА; однофазних коротких замикань ліній 0,4 кВ (для КТП-1 25 кВА з повітряним виведенням 0,4 кВ); атмосферних перенапруг (для КТП 25 кВА з повітряним виведенням 0,4 кВ).

       КТПтк 25 кВА обладнана такими блокуваннями:

- від увімкнення заземлювальних ножів роз'єднувача у разі увімкнених головних ножів;

— блокування між головними та заземлювальними ножами роз'єднувача 6 (10) кВ, що не допускає увімкнення головних ножів у разі увімкнених заземлювальних ножів і увімкнення заземлювальних ножів у разі увімкнених головних ножів. Блокування виготовлене на приводі роз'єднувача 6 (10) кВ.

- відчинення дверей камер КСО за увімкнених вимикачів ВНА.

       Нормальна робота підстанції КТП-1 25 кВА забезпечується за дотримання таких умов:

- висота встановлення над рівнем моря не більш ніж 1000 м;

- температура навколишнього повітря, відповідає виготовленню У або УХЛ категорії розміщення І за ГОСТом 15150-69 і ГОСТ 15543.1-89;

- довкілля — промислова атмосфера типу ІІ за ГОСТ 15150-69, не вибухонебезпечна, не містить хімічних активних газів і парів у концентраціях, що знижують параметри підстанції 25 кВА в неприпустимих межах;

- швидкість вітру до 36 м/с (швидкісний натиск вітру до 800 Па) без голоходу;

— швидкість вітру до 15 м/с (швидкісний натиск вітру до 146 Па) під час голоходу з товщиною льоду до 20 мм.

Трансформаторна підстанція КТП-1 25 кВА не призначена для:

- для роботи в умовах трясіння, вібрації й ударів;

- введення живлення з боку низької напруги;

- встановлення в вибухобезпечних і пожежонебезпечних зонах ПУЕ та спеціальних середовищах за ГОСТ 24682-81.

         Трансформаторна підстанція тупого типу КТП-1 25 кВА відповідає вимогам пожежної безпеки за ГОСТ 12.1.004-91, вимогами безпеки щодо ГОСТ 12.2.007.0-75 і ГОСТ 12.2.007.4-75.

Основні технічні параметри КТПтк 25 кВА

Позначення

Потужність, кВ*А

Номінальний струм, А й кількість відхідних ліній

Масса з тр-ром, кг

КТП-1

(тупикова)

25

31,5-3 шт.

980

На вимогу замовника можлива заміна автоматичних вимикачів на відхідних лініях.

      Комплектна трансформаторна підстанція КТПтк 25 кВА виробництва ЧП «Енергоспецсервіс»:

- безпечна для довкілля;

- конструкція сприяє швидкому монтажу та пуску на місці експлуатації, а також швидкому демонтажу у разі зміни місць встановлення;

- має необхідні гумові ущільнення;

- має привабливий естетичний вигляд;

— комплектується сучасним силовим оливним трансформатором ТМ 25 кВА власного виробництва.

Постачання трансформаторної підстанції КТП 25 кВА, транспортування та зберігання.

        КТП-1 25/10 (6)/0,4 кВА постачається в повністю зібраному вигляді. За бажанням силовий трансформатор може постачатися окремо. Самовитяг або автотранспортом ЧП «Енергоспецсервіс».

Гарантія на трансформаторну підстанцію КТП-1 25 кВА.

         ЧП «Енергоспецсервіс» гарантує відповідність КТП-1 тупого типу 25 кВА ГОСТ 14695-97 і ТУ У 31.2-33221141-003:2009 у разі дотримання споживачем умов транспортування, зберігання, монтажу й експлуатації трансформаторної підстанції. Гарантійний термін експлуатації КТПтк 25 кВА — 24 місяці з дати постачання трансформаторної підстанції.



Характеристики
Основні
ВиробникЕнергоспецсервіс
Країна виробникУкраїна
Тип трансформатораПонижуючий
Кількість трансформаторів в станції1
Потужність трансформатора25 кВА
Номінальна напруга на стороні вищої напруги10 кВ
Номінальна напруга на стороні нижчої напруги0.4 кВ
Спосіб приєднання станції до мережіТупикова
Термін служби25 років
Кількість фаз3
Частота струму50 Гц
Ступінь захисту IP54
Користувальницькі характеристики
Конструкція трансформаторної підстанціїКіоскова
Інформація для замовлення
  • Ціна: 82 000 ₴
