Щоглова підстанція КТПМ 160 кВА

Комплектна трансформаторна підстанція щоглова потужністю 160 кВА

Комплектна трансформаторна підстанція КТПМ 160/10(6)/0,4 кВА призначена для прийому, перетворення і розподілу електричної енергії трифазного струму частотою 50 і 50 Гц і напругою 6, 10 / 0,4 кВ тупикового типу з повітряним вводом з глухозаземленою нейтраллю трансформатора на стороні нижчої напруги. Призначені для застосування в мережах сільськогосподарського призначення та інших об'єктів відповідної потужності, аналогічних за умовами електропостачання.

Структура позначення КТПМ 160/10(6)/0,4 кВА У1:

К – комплектна;

Т – трансформаторна;

П – підстанція;

М – щоглового типу;

160 – потужність силового трансформатора, кВА;

10 (6) клас напруги трансформатора, кВ;

0,4 – номінальна напруга на стороні НН, кВ;

У1 – кліматичне виконання.

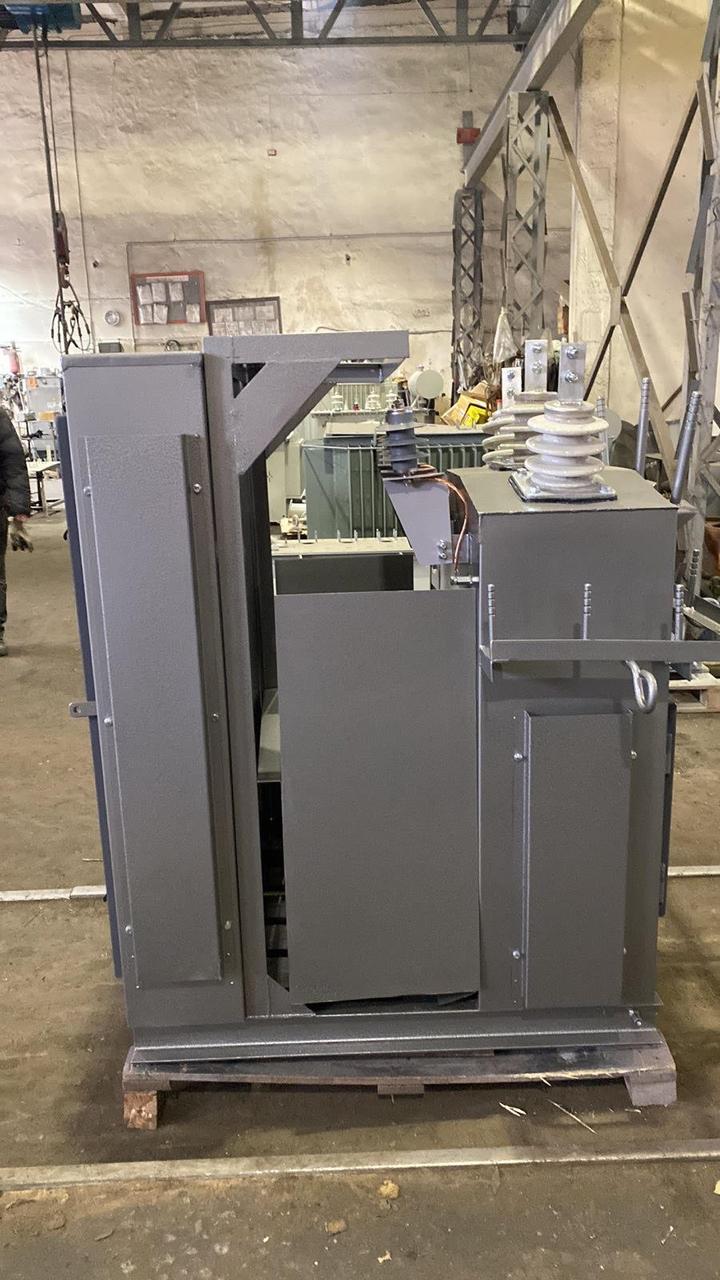

Щоглова підстанція КТПМ 160 кВА напругою 10(6) кВ складається з трьох основних частин: розподільчого пристрою 0,4 кВ (РУНН), шафи високовольтних запобіжників (РУВН) і силового трансформатора.

Силовий трансформатор ТМ 160 кВА розташовується ззаду підстанції, ізолятори силового трансформатора закриваються спеціальним кожухом, який кріпиться задній стінці шафи.

Введення 10 кВ здійснюється через прохідні ізолятори ІПУ-10/630. Для кріплення низьковольтних передбачений кронштейн.

Відсік РУВН включає в себе:

- струмопровід;

- прохідні ізолятори ІПУ-10/630;

- високовольтні запобіжники ПКТ-6(10) кВ;

- високовольтні розрядники РВО-6(10) кВ.

Відсік РУНН в себе включає:

- відхідні лінії споживачів з автоматичними вимикачами;

- лінії зовнішнього освітлення;

- блок загального обліку електроенергії;

- автоматичне включення відходить лінії освітлення.

Складові частини щогловий підстанції КТПМ 160 кВА являють собою міцну металоконструкцію, яка забезпечує захист від впливу кліматичних факторів на елементи електромонтажу і вбудовані апарати, а також умови для безпечного обслуговування та експлуатації.

Види захисту і блокувань підстанції щоглового типу КТПМ 160 кВА:

- від міжфазних коротких замикань і однофазних замикань на землю;

- від атмосферних перенапруг;

- від перевантаження і коротких замикань лінії 0,4 кВ;

- блокування можливості заміни високовольтних запобіжників при ввімкненому роз'єднувачі.

Щоглова підстанція типу КТПМ 160 кВА є найбільш простий по всьому типоряду трансформаторних підстанцій. Вона може бути застосована на невеликих об'єктах, будь то приватний будинок або невелике селище.

Основні технічні параметри КТПМ
