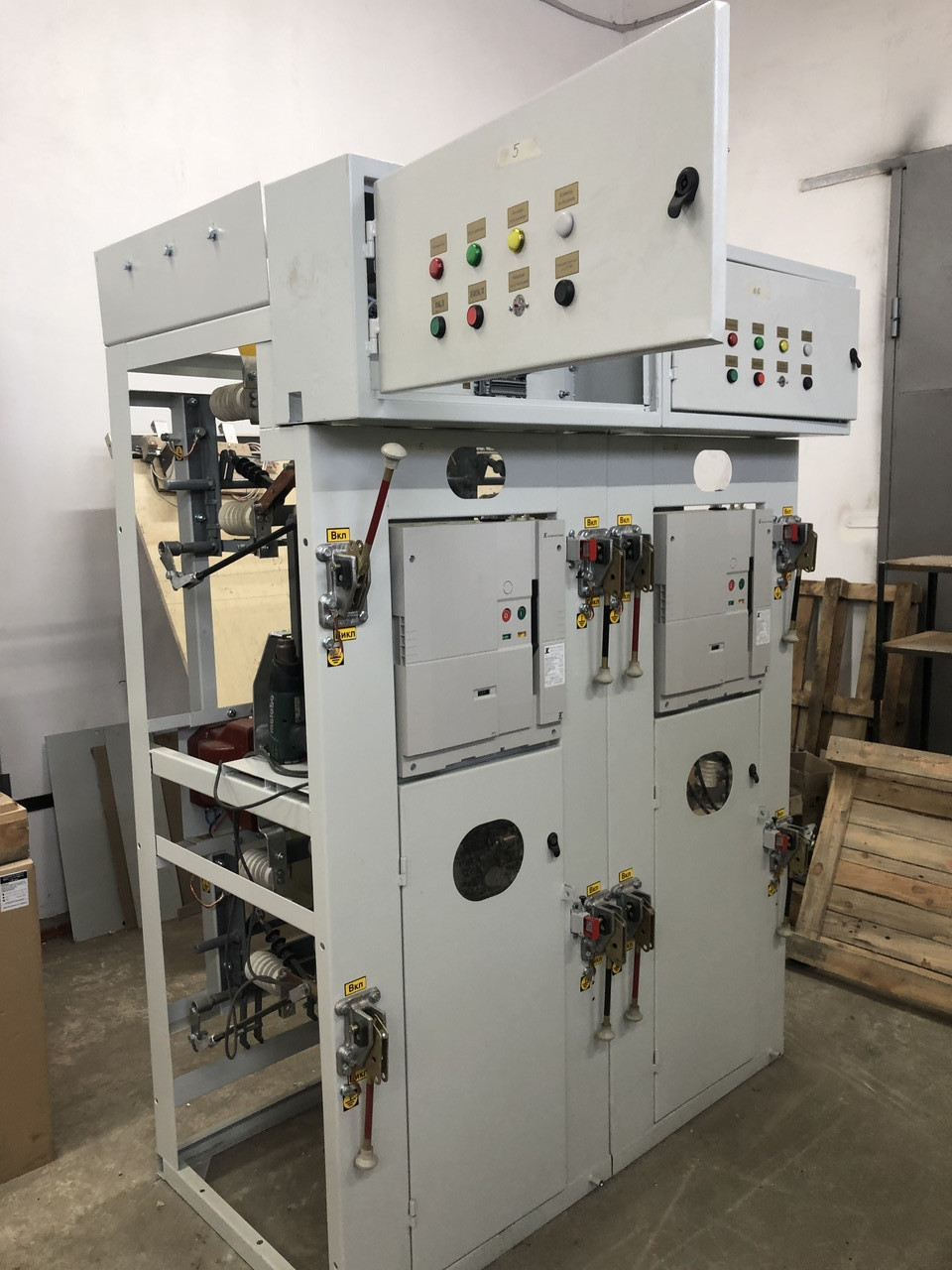

Камери КСО 309-17-В
Камери збірні одностороннього обслуговування серії КСО 309-17-В з вакуумними вимикачами з повітряною ізоляцією в металевій оболонці зі стаціонарно встановленими комутаційними апаратами на номінальну напругу 6, 10кВ призначені для роботи в розподільних пристроях мереж трифазного змінного струму промислової частоти 50Гц з ізольованою або глухозаземленою нейтраллю як при новому будівництві, так і при реконструкції. Камери є повнофункціональним модернізованим аналогом камер КСО-366, що випускаються промисловістю.
Призначення
Встановлюються в закритих приміщеннях трансформаторних підстанцій, в машинних залах і інших місцях, недоступних для некваліфікованого персоналу і є електроустановками одностороннього обслуговування.
Конструкція
1. Каркаси камер можуть виготовлятися як на базі зварних забарвлених металоконструкцій, так і на базі високотехнологічних клепаних гнутих оцинкованих металоконструкцій.
2. Всередині камери розміщена апаратура головних ланцюгів. Рукоятки приводів і апаратів управління розташовані з фасадної сторони камери КСО 309-17-В.
3. Доступ в камеру забезпечують двері.
4. На камері є оглядові вікна для огляду внутрішньої частини камери.
5. Каналом для магістральних шинок оперативних ланцюгів живлення, ланцюгів управління, сигналізації служить короб, розташований у верхній частині камер КСО 309 309-17-В.
6. Щоб уникнути помилкових операцій при обслуговуванні та ремонті в камерах передбачені наступні блокування, не допускають включення:
– заземлюючих ножів при включених робочих ножах роз'єднувачів;
– роз'єднувачів при ввімкнених заземлювальних ножах;
При дворядній установці камери КСО 309-17-В комплектується шинним мостом з роз'єднувачем (ШМР) або без них (ШМ). Шинний міст встановлюється тільки на крайні камери КСО 309-17-В. Відстань між фасадами:
- 2000мм (ШМ-1, ШМР-1);
- 2500мм (ШМ-2, ШМР-2);
- 3000мм (ШМ-3, ШМР-3);
- 3500мм (ШМ-4, ШМР-4).
Технічні характеристики
№ |
Найменування параметра |
Значення |
1 |
Номінальна напруга, кВ |
6; 10 |
2 |
Найбільша робоча напруга, кВ |
7,2; 12 |
3 |
Номінальний струм головних ланцюгів: |
400; 630 |
4 |
Номінальний струм запобіжників, А - при напрузі 6 кВ - при напрузі 10 кВ |
|
5 |
Номінальний струм трансформатора струму, А |
50; 75; 100; 150; 200; 300; 400; 600; 800 |
6 |
Струм електродинамічної стійкості головних ланцюгів, кА |
|
7 |
Струм термічної стійкості, кА |
20 |
- Ціна: від 187 000 ₴
