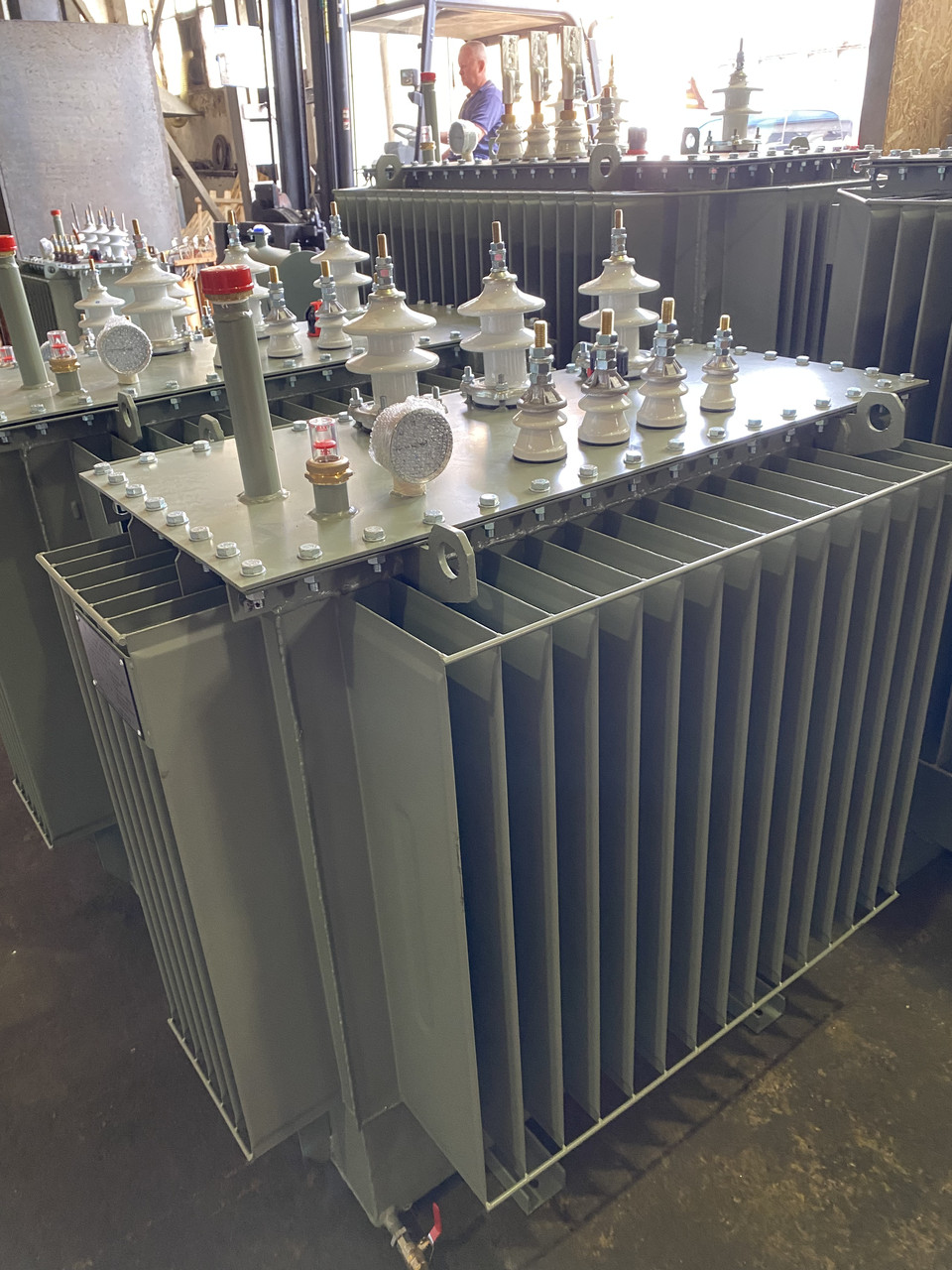

Трасформатор ТМГ 250 кВА

Оливний силовий трансформатор ТМ 250/10 (6)/0,4 кВА

      ТМ 250/10(6)/0,4 кВА — силовий оливний трансформатор трифазний знижувальний загального призначення потужністю 250 кВА. ТМ-250 кВА використовується для потреб народного господарства для зовнішнього та внутрішнього встановлення.

Технічні характеристики ТМ 250 кВА.

     Номінальна напруга первинної обмотки силового трансформатора ТМ 250 кВА може становити 6 кВ, 10 кВ і вторинного обмотування 0,4 кВ, 6 кВ. Група з'єднань і схема трансформатора ТМ 250/10 (6)/0,4 кВА: У/Ун-0; У/Zн-0. Напруга регулюється без збудження. Силовий оливний трансформатор ТМ 250 кВА обладнаний високовольтним перемикачем, який приєднується до обмотки високої напруги. Він дає змогу регулювати напругу ступенев за вимкненого від електричної мережі трансформатора з діапазоном +/- 2х2,5%.

      Маса трансформатора ТМ 250/10 (6)/0,4 кВА становить 1054 кг, маса олії ТМ 250 кВА – 334 кг. Загуби холостого ходу трансформатора ТМ 250 кВА — 110 Вт. Загуби короткого замикання ТМ 250 кВА 600 Вт. Напруга короткого замикання 4,5%.

      Бак трансформатора ТМ 250 кВА прямокутної форми. У трансформаторі потужністю 250 кВА для збільшення поверхні охолодження можуть застосовуватися радіатори. Для підіймання силового трансформатора ТМ 250 кВА в складі під верхньою рамкою бака розташовані гаки. Для заливання олії є кран на кришці бака або на оливорозширювачі, для спуску оливи внизу бака є корок, а також внизу розташований кран для взяття проби та болт заземлення.

       Активна частина трансформатора ТМ 250 кВА складається з магнітопроводу, який виготовляється з холоднокатаної високоякісної електротехнічної сталі, обмоток і високовольтного перемикача. Обмотки силового оливного трансформатора ТМ 250/10/0,4 кВА алюмінієві або мідні (ціна трансформатора ТМ 250 кВА з мідною обмоткою, зазвичай, вищою). На трансформатор ТМ 250 кВА встановлюються прохідні порцелянові ізолятори. Вводи низьких і найвищої напруги зовнішнього встановлення, знімні. За струму понад 1000 А у верхній частині струмовідного стрижня прикріплений контактний затискач із лопаткою, яка забезпечує під'єднання плоских шин. На кришці ТМ 250 кВА розташовані введення ВН і НН. Наявність оливи за всіх режимів роботи трансформатора ТМ 250 кВА та коливань температури довкілля забезпечує оливорозширювач. Вологу, що надходить в оливний силовий трансформатор ТМ 250 кВА, поглинає силікагель, яким заповнений повітроосушувач, що захищає олію від зовнішнього повітря.

      На торці оливорозширювача закріплений оливоуказувач для контролю мастила. Він має три контрольні мітки, які відповідають рівню оливи в непрацювальному трансформаторі за різних температур. На кришці трансформатора ТМ 250 кВА встановлений термометр для вимірювання температури верхніх шарів оливи.

       Ціна трансформатора ТМ 250 кВА, вартість доставки та наявність на складі можна дізнатися по телефону 096 40 60 989 або тіл./факсу 04333 4 22 19. Купити силовий трансформатор ТМ 250 кВА можна як у Вінниці, так і в будь-якій точці України.

      Щоб придбати трансформатор ТМ 250 кВА необхідно вказати потрібну потужність, напругу та групу з'єднань трансформатора.

      ЧП «Енергоспецсервіс» гарантує надійну роботу трансформатора ТМ 250/10/0,4 кВА за умови дотримання заводської інструкції, інструкцій на комплектуючі та активні інструкції з експлуатації електропристроїв упродовж гарантійного терміну — 18 місяців з дня пуску в експлуатацію. Продажу ТМ 250 кВА супроводжується всіма необхідними документами, паспортами, інструкціями, сертифікатами. Термін експлуатації трансформатора ТМ 250 кВА щонайменше 25 років. Трансформатор відповідає: ГОСТ 11677-85.

     Виробник оливних трансформаторів ЧП «Енергоспецсервіс» пропонує: ТМ 25 кВА, ТМ 40 кВА, ТМ 63 кВА, ТМ 100 кВА, ТМ 160 кВА, ТМ 250 кВА, ТМ 400 кВА, ТМ 630 кВА, ТМ 1000 кВА.

Габаритні розміри силового оливного трансформатора ТМ 250 кВА
