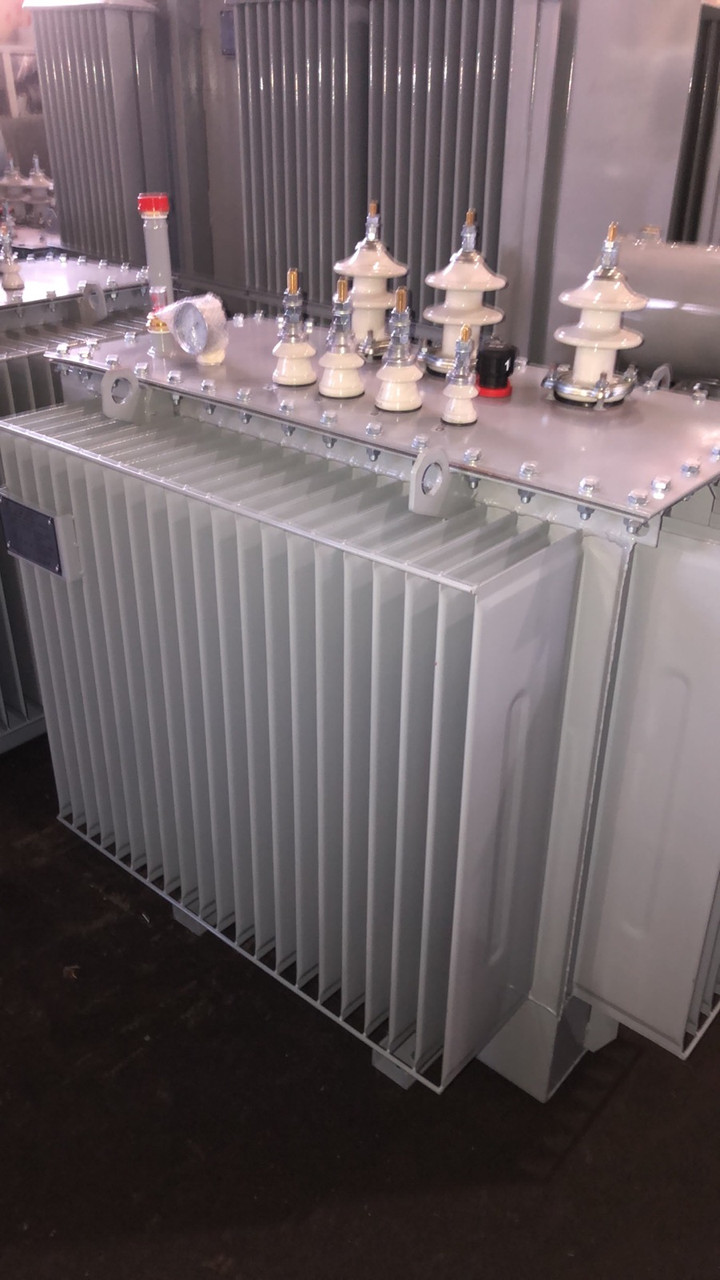

Трансформатори типу ТМГ

Трьохфазні масляні трансформатори ТМГ призначені для перетворення електроенергії в мережах енергосистем і споживачів електричної енергії в умовах зовнішньої і внутрішньої установки помірного (від плюс 40 до мінус 45°С) або холодного (від плюс 40 до мінус 60°С) клімату. Навколишнє середовище невибухонебезпечне, яке не містить пилу в концентраціях, які знижують параметри виробів в недопустимих позначках. Трансформатори не призначені для роботи в умовах потрясінь, вібрації, ударів а також в хімічно активному середовищі. Висота над рівнем моря не більше 1000 м.
Номінальна частота 50 Гц. Регулювання напруги здійснюється в діапазоні до ±5% при повністю вимкненому трансформаторі (ПБЗ) перемиканням відпайок обмотки ВН ступенями по 2,5%.
Трансформатори ТМГ герметичного виконання, без масло розширювача. Температурні зміни об’єму оливи компенсуються зміною об’єму гофри баку за рахунок пластинчастої їх деформації.
Для контролю рівня трансформаторного масла в трансформаторах передбачений масло покажчик поплавкового типу.
Для контролю внутрішнього тиску в баку і сигналізації в випадку перевищення ним допустимих величин в трансформаторах, розміщених в приміщенні, передбачається на замовлення споживача встановлення електроконтактного мановакуометра.
Для вимірювання температури верхніх слоїв масла на кришці трансформаторів передбачена гільза для встановлення рідкого скляного термометра. Рідкими скляними термометрами трансформатори комплектуються на замовлення споживача.
Для вимірювання температури верхніх слоїв масла і управління зовнішніми електричними колами трансформатори потужністю від 630 до 1600 кВА, на замовлення споживача комплектуються манометричним сигналізуючим термометром.
Ввід нейтралі з боку НН трансформатора розрахований на довготривале навантаження струмом, рівним 100% номінального струму обмотки НН.
Трансформатори потужністю від 250 до 1600 кВА комплектуються транспортними катками для переміщення трансформатора.
Трансформатори потужністю 160 кВА класів напруги 10 і 6 кВ комплектуються транспортними катками на замовлення споживача.
