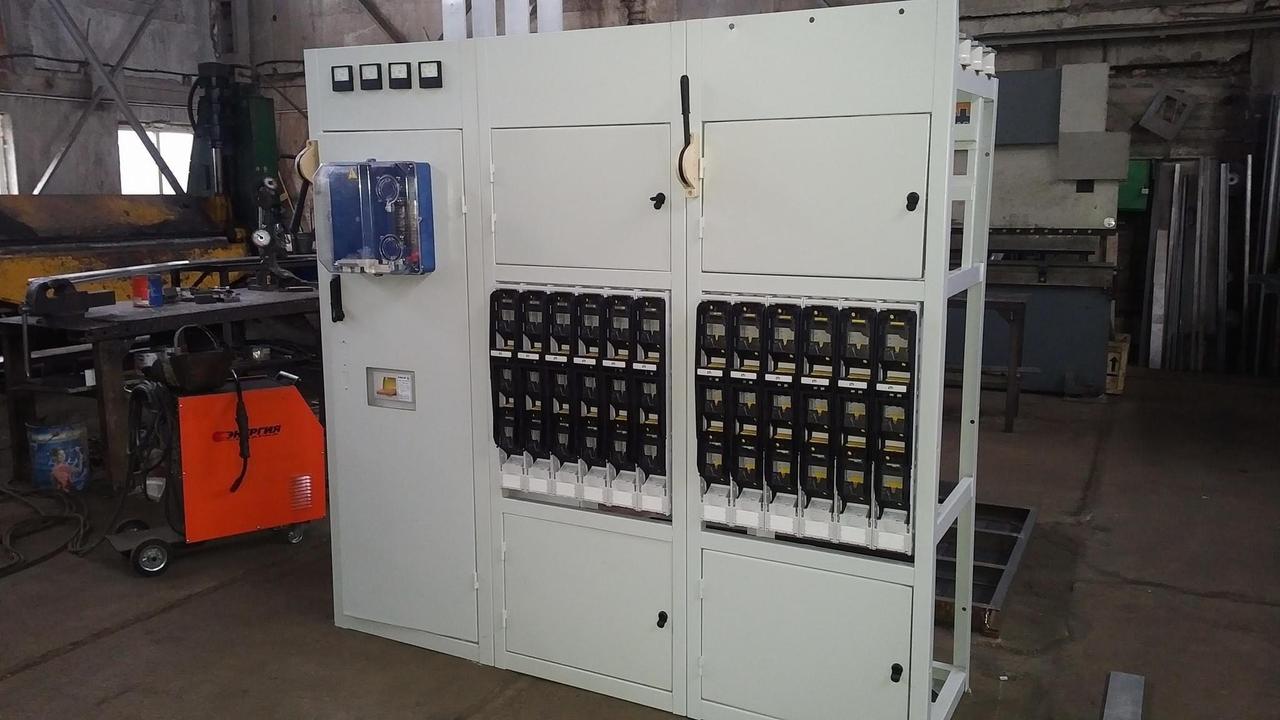

Панелі розподільних щитів ЩО-09

Панелі ЩО

     Розподільні панелі ЩО-09 — це надійні ввідно-розподільні пристрої, які мають відповідати загальноприйнятим нормативам і технічним характеристикам. Вони є незамінною конструкцією під час складання електричних щитів і призначені для повноцінного приймання та подальшого розподілу енергії в ситуаціях, якщо напруга не перевищує 660 В. Вони витримують вплив трифазного змінного струму в ситуаціях, якщо частота не більш ніж 50 Гц. У щитах, де використовуються розподільні панелі, має бути передбачений захист ліній і глукозаземлена нейтраль, щоб захистити пристрій від струмів короткого замикання та всіляких перевантажень.

Особливості панелей ЩО-09:

- Панелі модифікації ЩО-09 призначені для монтажу на житлових, комунальних, громадських та промислових об'єктах. Їх встановлюють у спеціальних щитових приміщеннях, у яких передбачене одностороннє розташування. Виготовлення панелей здійснюється відповідно до вимог технічного встановлення:

- Якщо заплановано дворядний монтаж конструкцій, розподільний щит потрібно доукомплектувати спеціальним шинним мостом на відстані між фасадами — 1000, 1500, 2000 м;

- Низьковольтні панелі, що використовуються в модифікації електричних щитів, комплектуються мостами, які відповідають заданим технічним умовам;

- Якщо панелі заплановано встановлювати в трансформаторних підстанціях і на промислових об'єктах, їх потрібно монтувати всередині шафи.

      Моделі з одностороннім обслуговуванням для зручності експлуатації завжди виробляються в підлоговому виконанні.

ПАНЕЛІ ЩО-09 ПІДРОЗДЯЮЄТЬСЯ НА ЧОТИРІ ГРУППИ:

• вступні;

• усно-лінійні;

• лінійні;

• секційні.

      Можливе розташування панелі АВР в одній або трьох відділеннях.

ВВОДНА ПАНЕЛЬ ЩО-09

     Вводна панель призначена для монтажу комутаційного обладнання та захисної апаратури, вольтметрів, амперметрів і трансформаторів струму. Панелі можуть застосовуватися за умови кабельного або шинного введення. Залежно від вимог замовника лічильник розміщується на дверях панелі або на окремому щиті.

     У конструкції панелей передбачена можливість роз'єднання мережі за потреби проведення ремонтних робіт. Роз'єднувач встановлений на панелях із вимикачами-автоматами між вимикачами та збірними шинами.

ЛИНЕЙНАЯ ПАНЕЛЬ ЩО-09

    За бажанням замовника можливий монтаж трансформаторів і амперметрів на відхідних лініях на одній або трьох фазах. Панелі цього типу також обладнані роз'єднувачем із полюсною системою вимкнення.

СЕКЦІОННА ПАНЕЛЬ ЩО-09

     У тому разі, якщо кожна секція живиться від окремого трансформатора, застосовується секційна панель. Секційні панелі, обладнані рубильником до 1000 А, комплектуються центральним приводом важільного типу, вмонтованим із лицьового боку панелі.

     Панелі секційного типу ЩО-09 можуть виготовлятися зі стаціонарними автоматичними вимикачами, розрахованими на струм 400 А, 1600 А, 1000 А. З обох боків від вимикача встановлюються роз'єднувачі, що застосовуються під час ремонтних робіт.

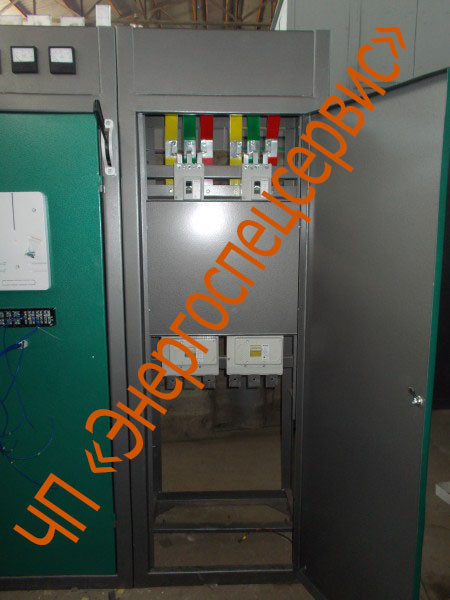

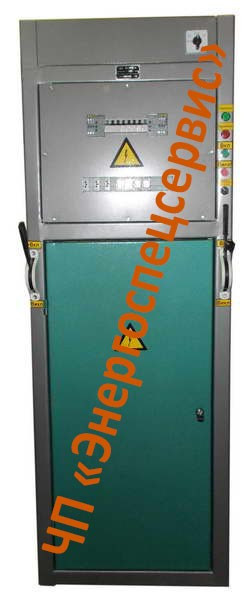

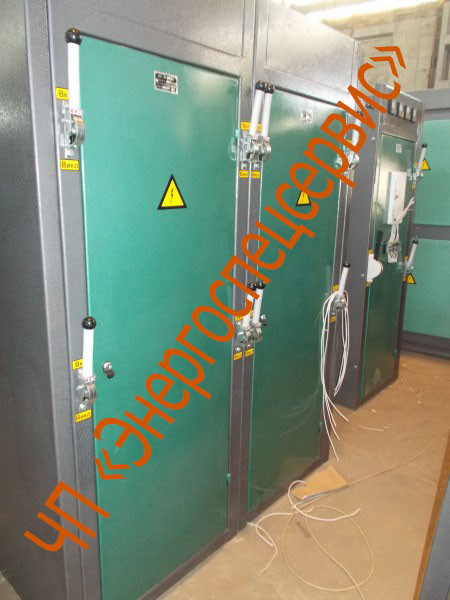

     Панель розподільних щитів виготовлена як металева шафа, на передній частині якої розташовані різні вимірювальні прилади та засоби керування. Щоб уникнути випадкового контакту персоналу з струмовідними частинами електричного встановлення збірні щити захищені спеціальним кожухом.
